Beschreibung
TRIG™ TY91 / TY92 (TC90) Bluetooth Adapter für SkyDemon / Sky-Map – SD-TY9X-E

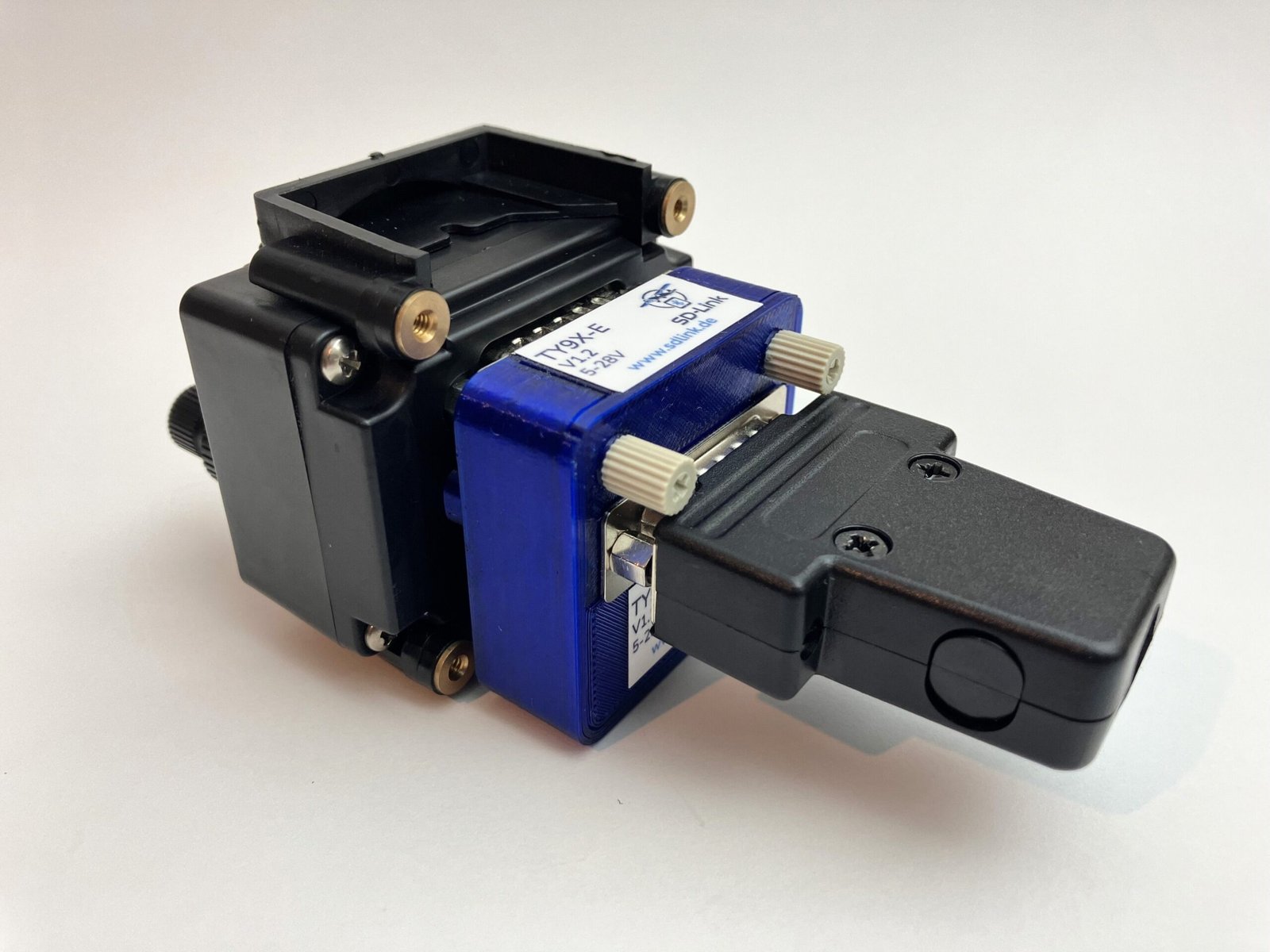

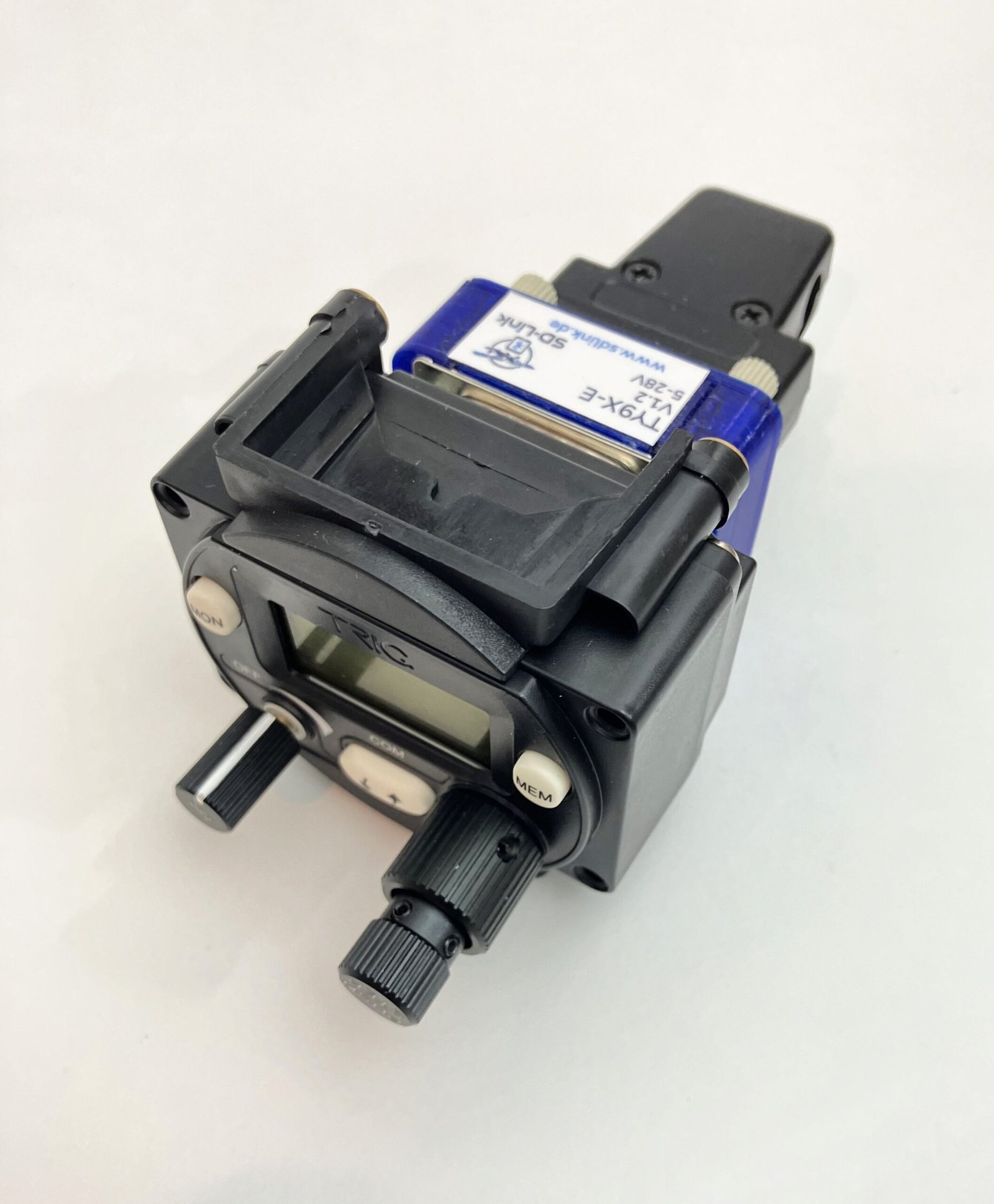

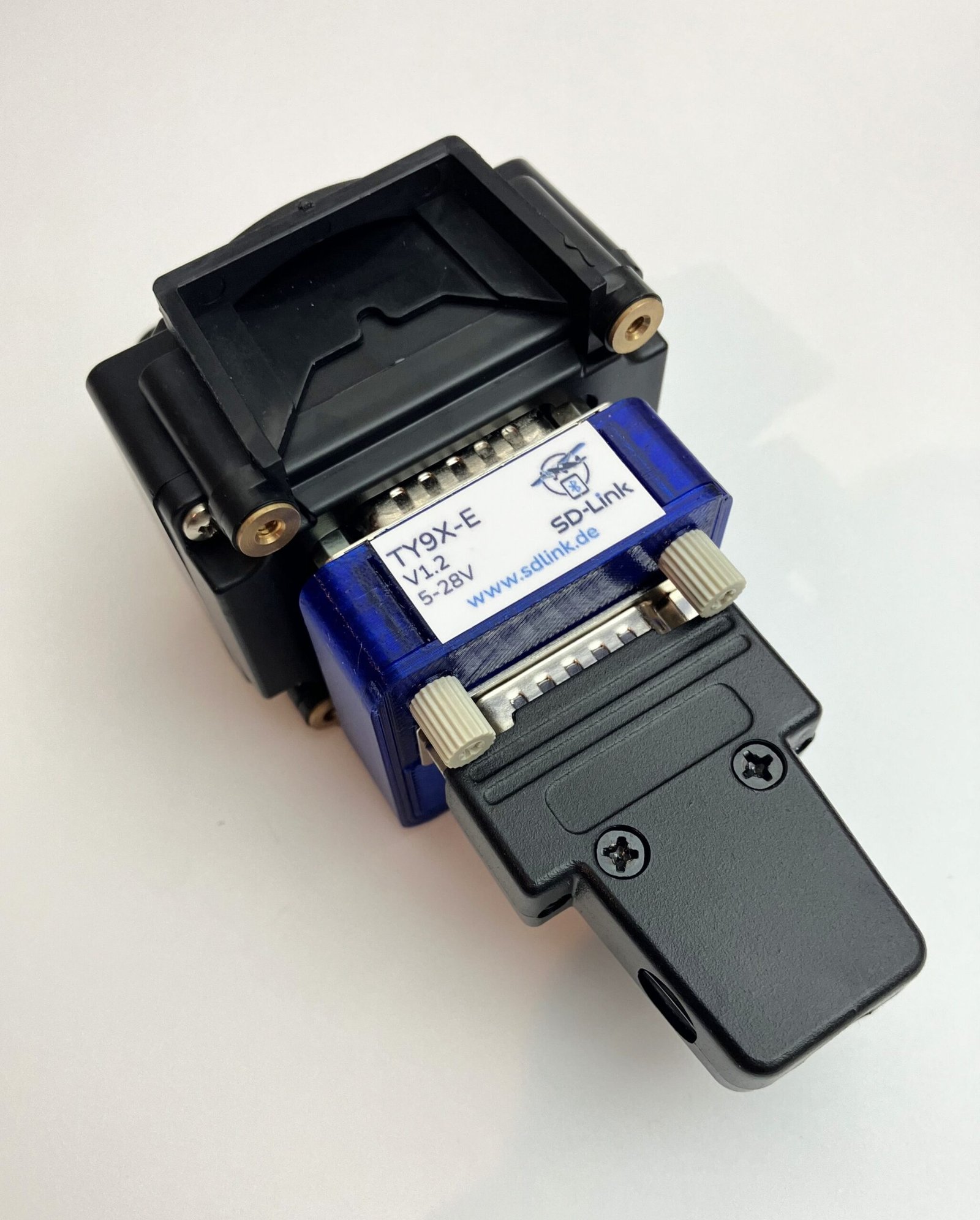

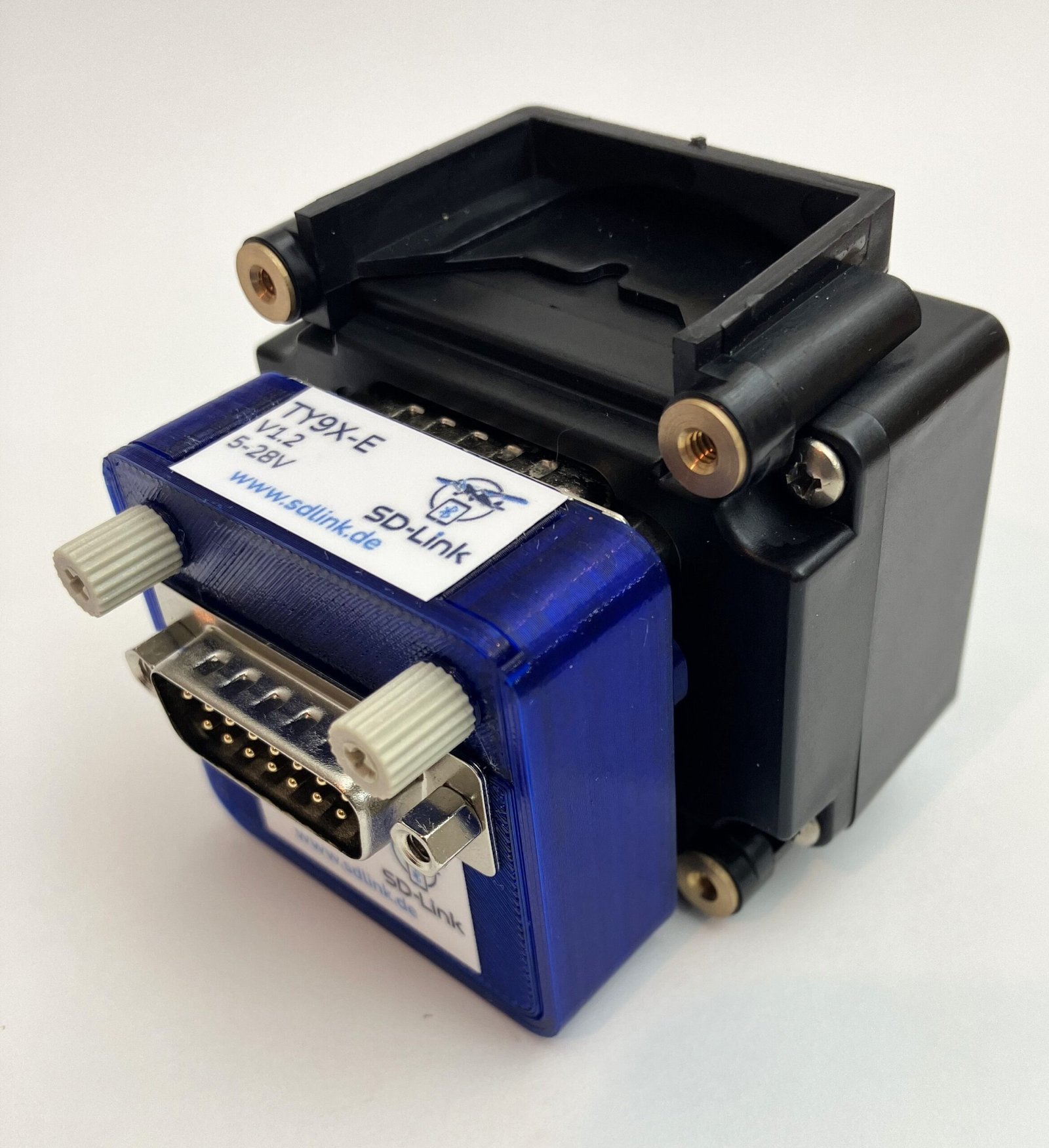

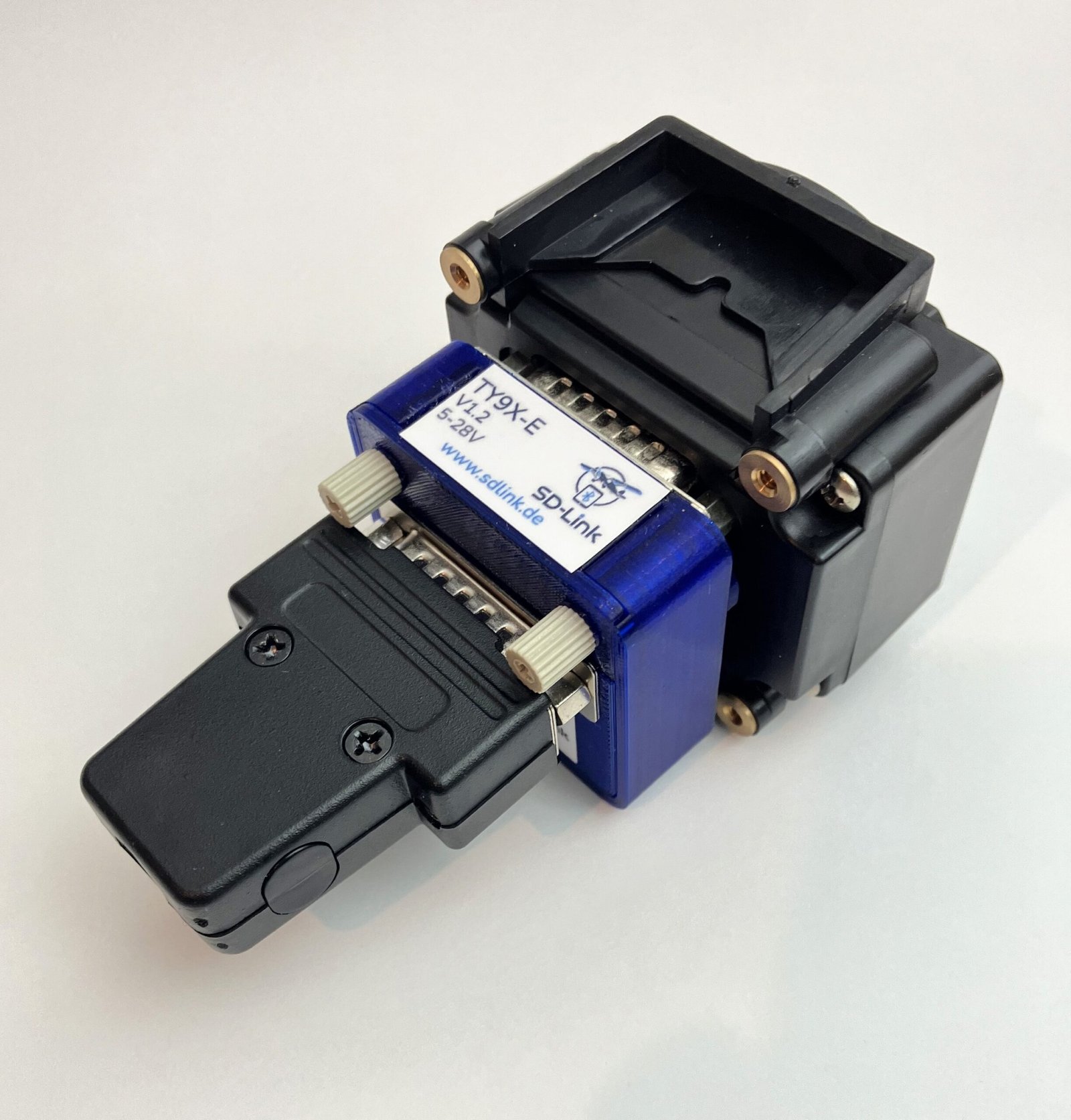

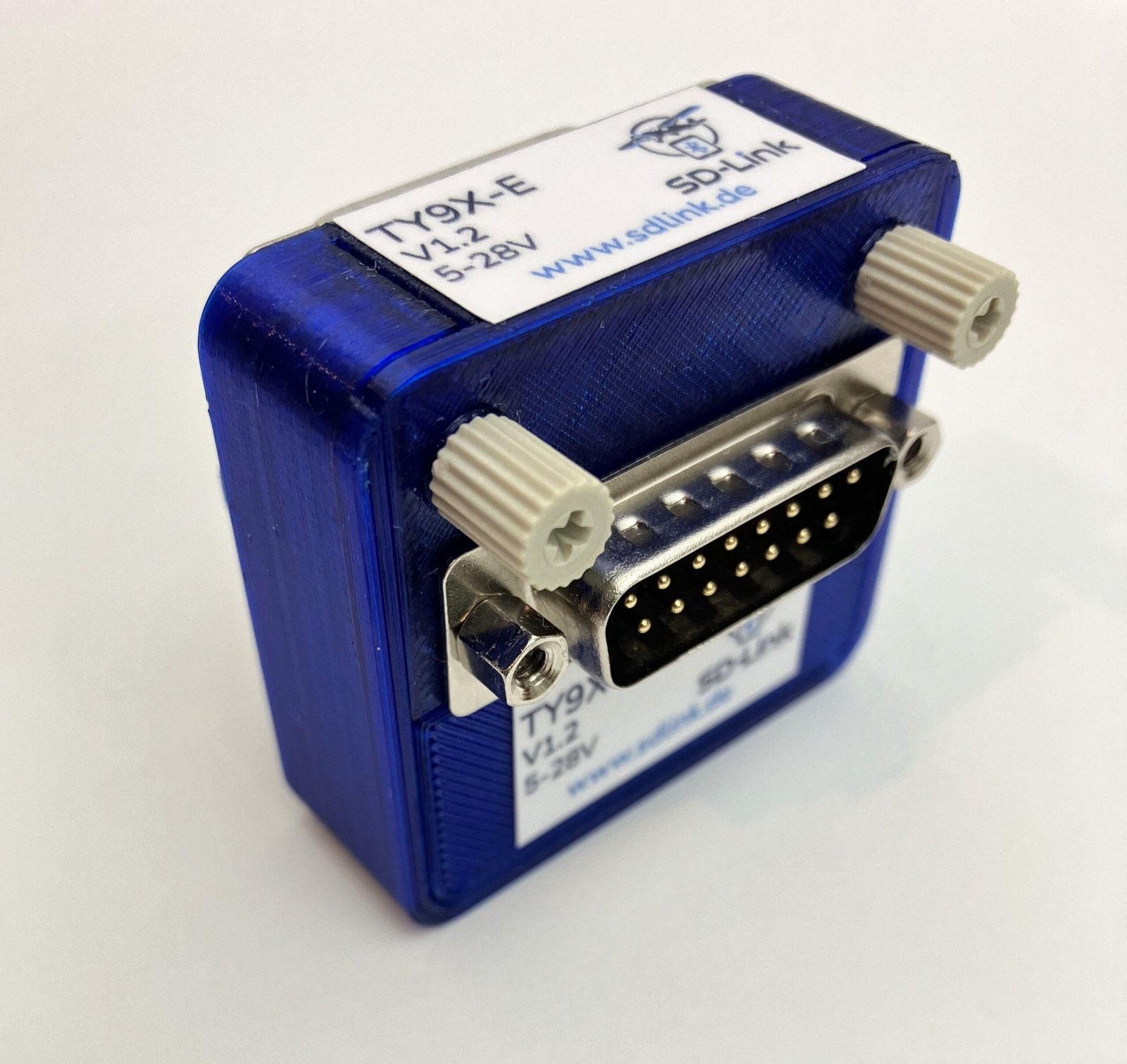

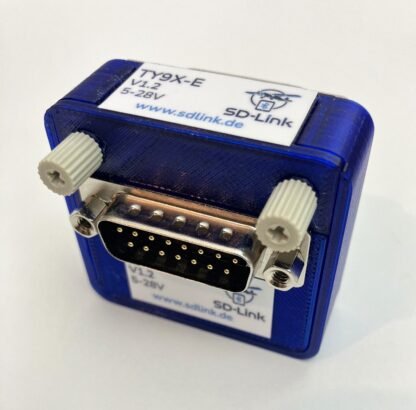

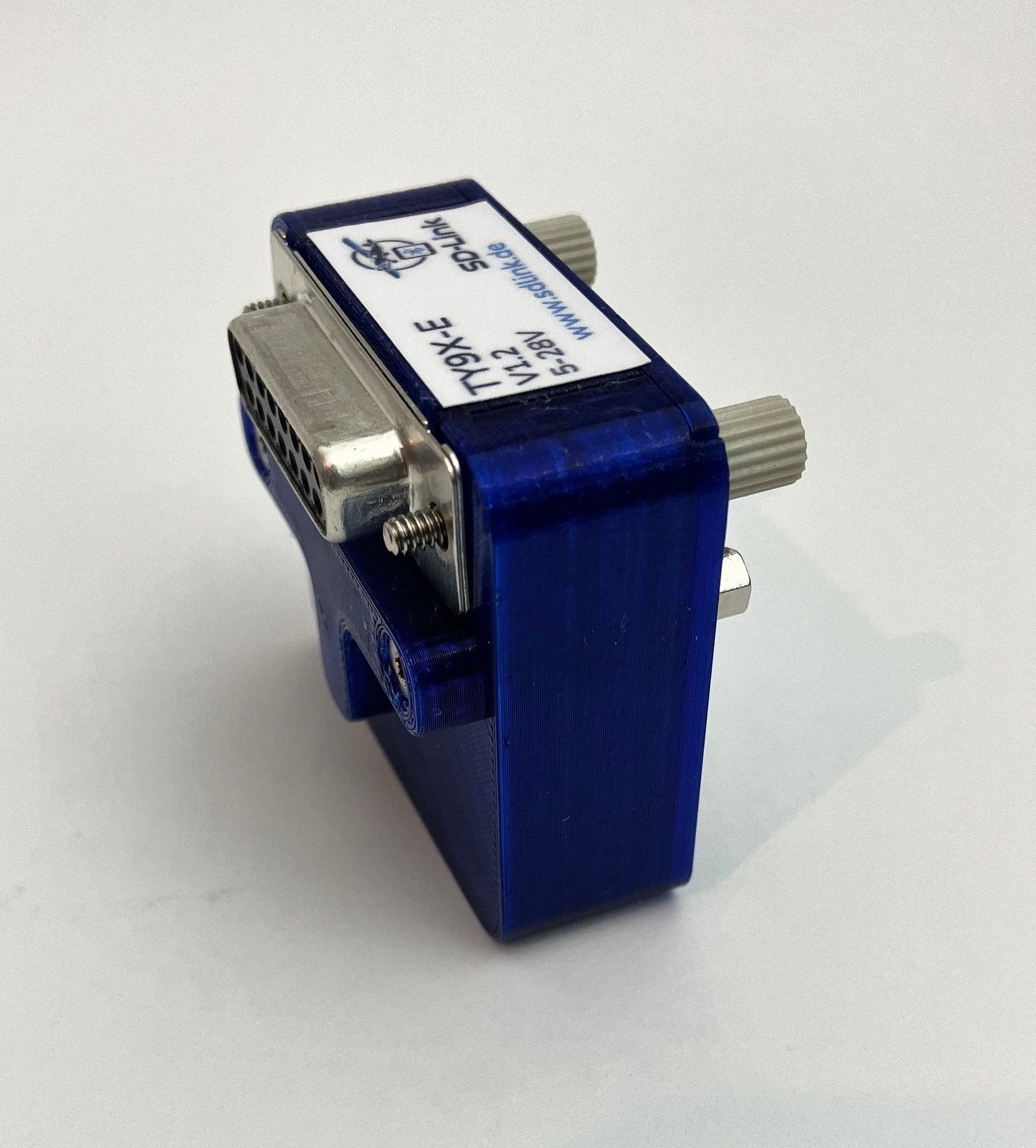

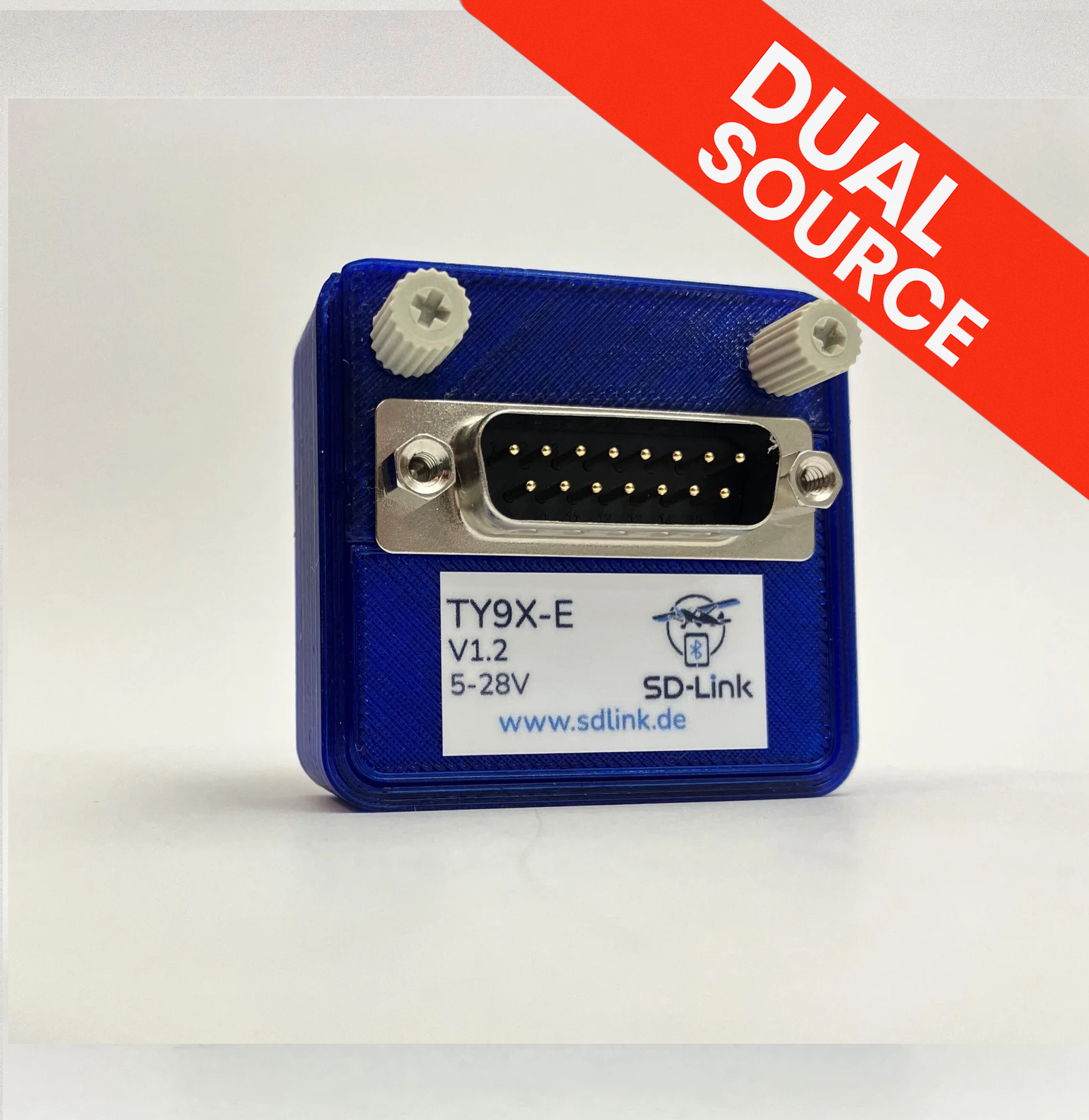

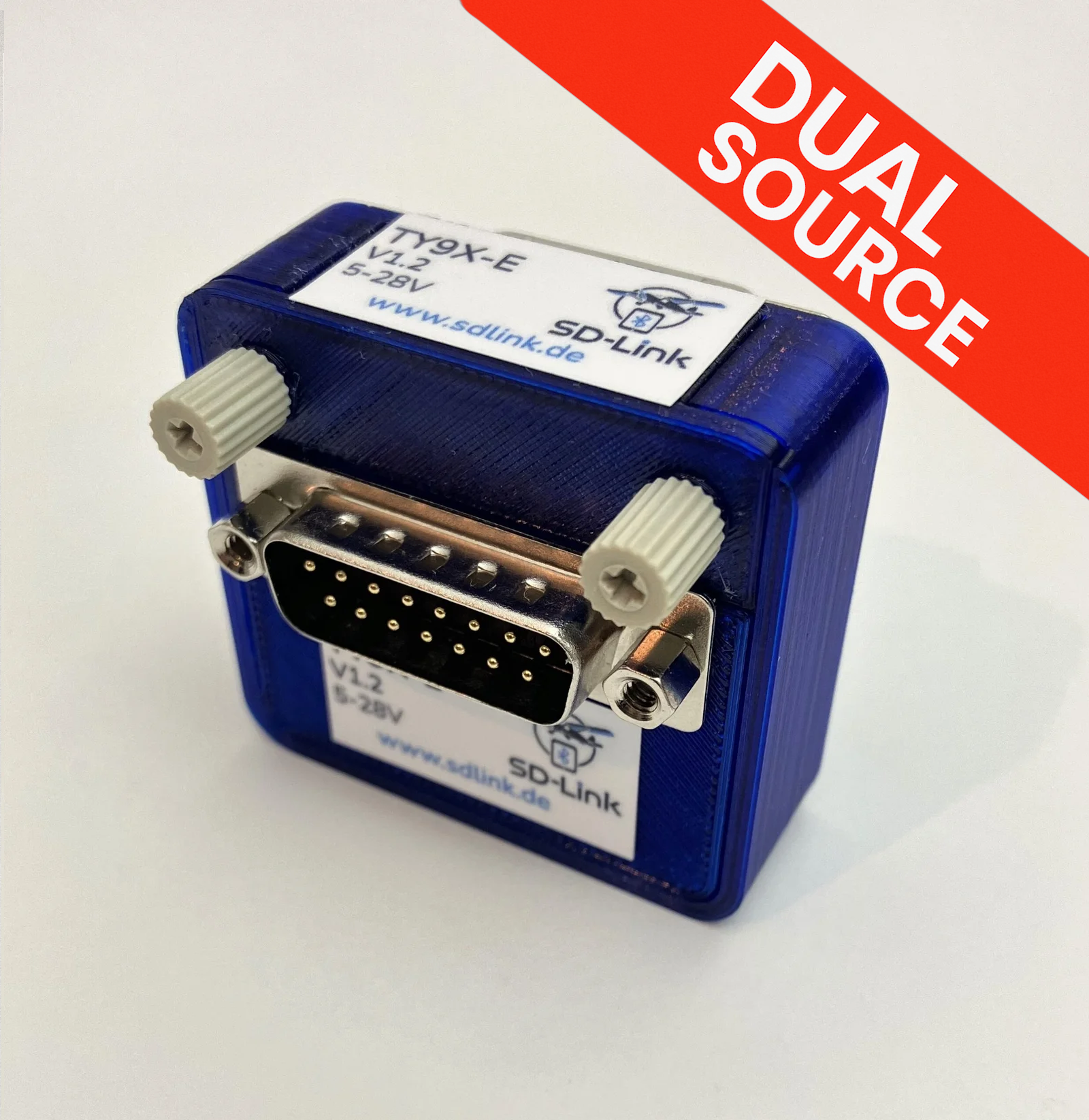

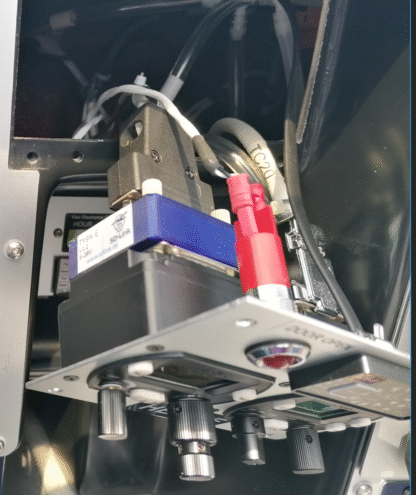

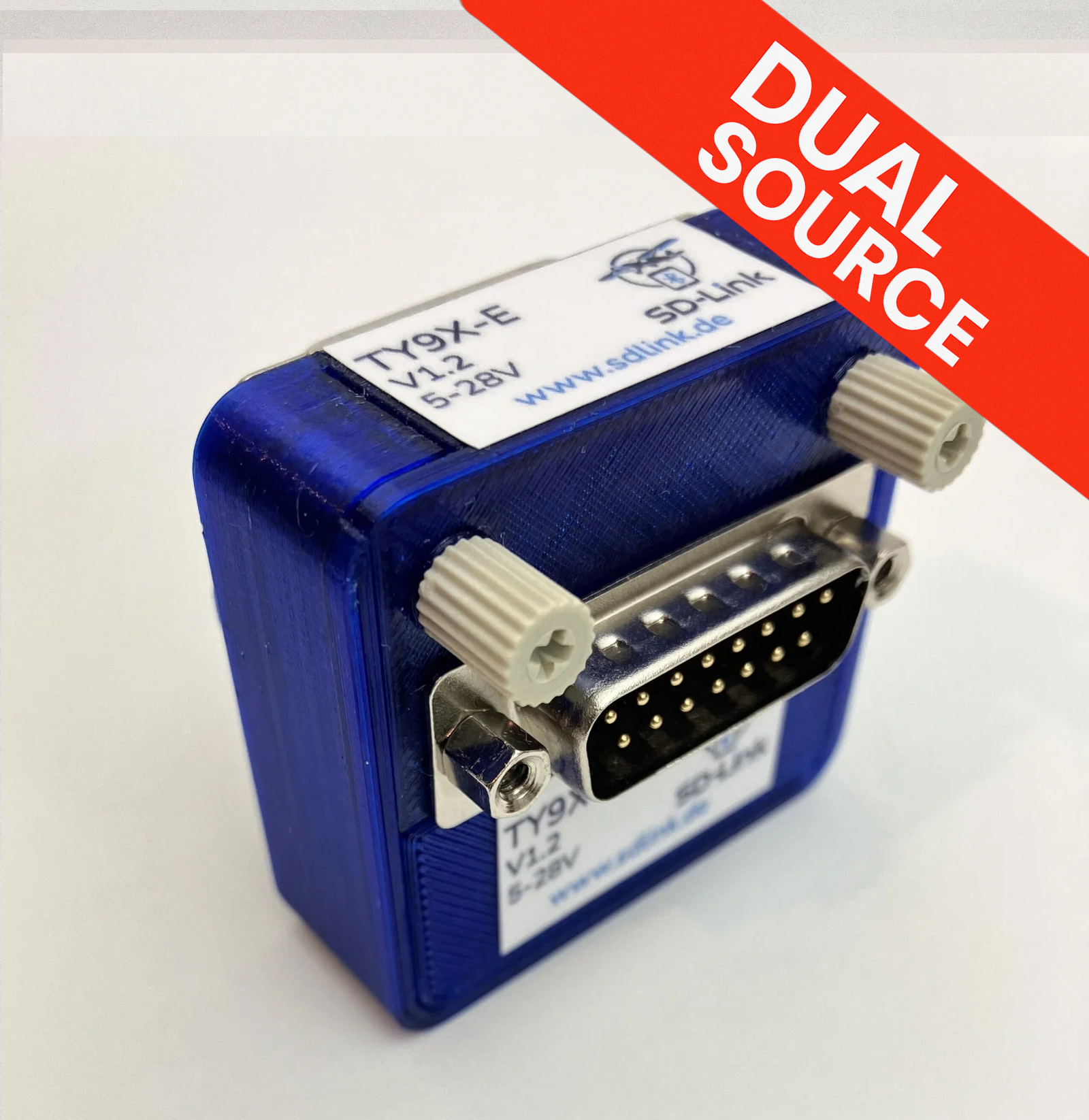

Der SD-TY9X-E ist ein kompakter Bluetooth-Zwischenstecker, der ohne zusätzliche Verkabelung oder mechanische Eingriffe einfach zwischen das Bedienteil TC90 und den Sub-D-Stecker eines TRIG™ TY91/TY92 VHF-Transceivers eingesetzt wird. Nach dem Einstecken können Sie Standby- und Active-Frequenzen direkt aus der SkyDemon-App via Bluetooth Low Energy (BLE) übertragen.
Als Funkgerätetyp muss man in SkyDemon „Garmin GTR225 Compatible“ wählen! Es gibt für das TRIG TY91/92 keinen eigenen Gerätetyp im Menue.

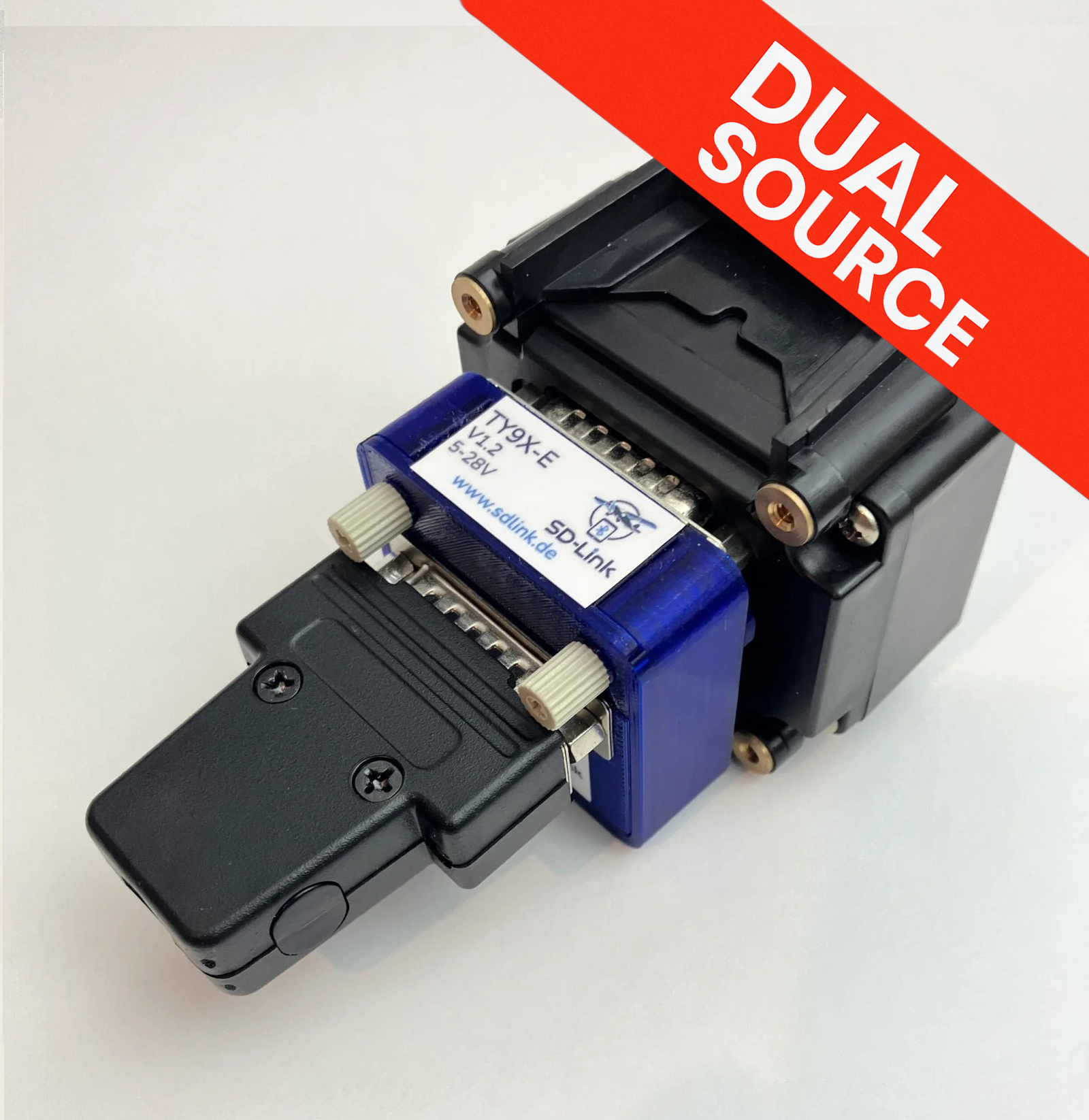

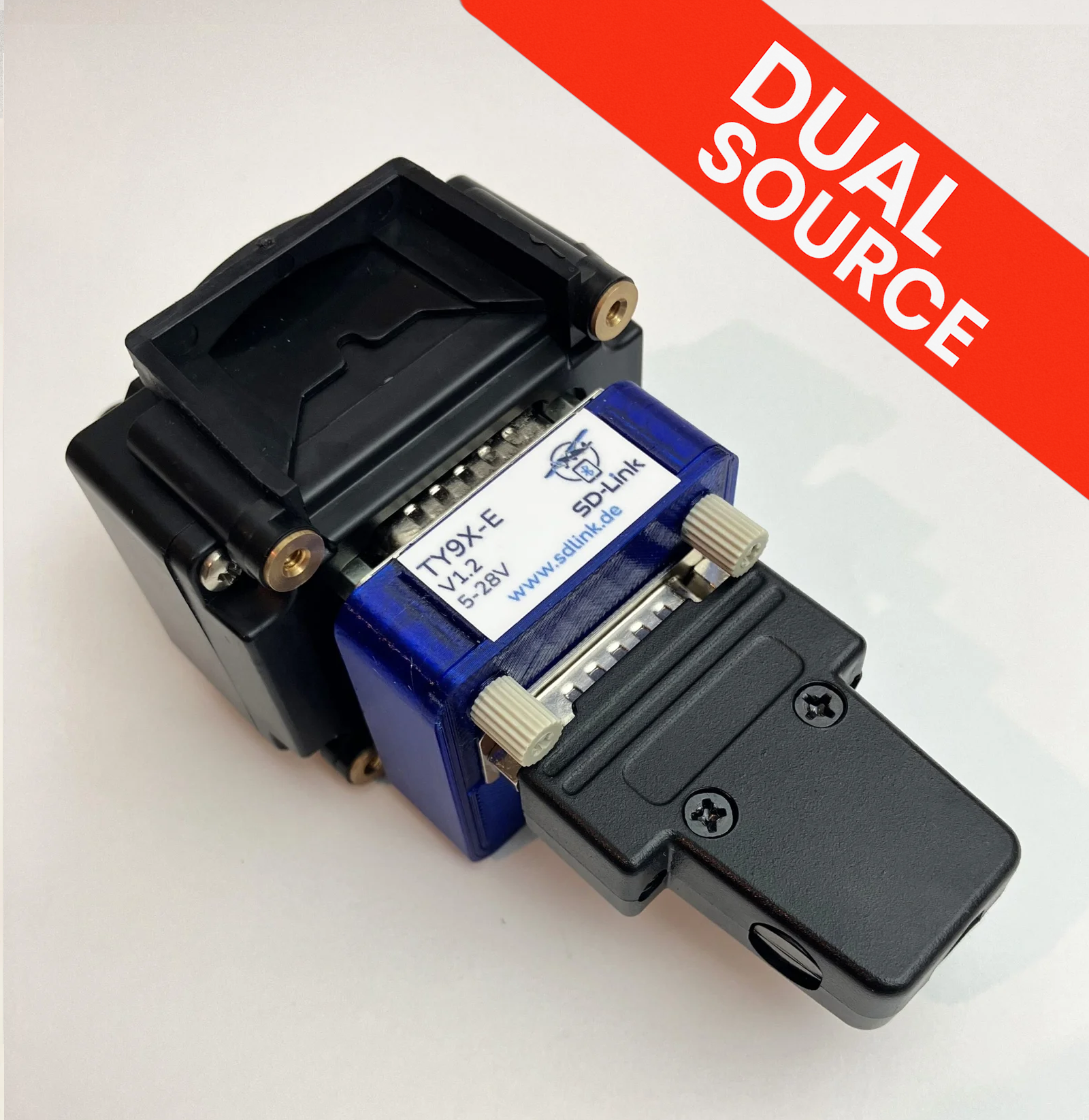

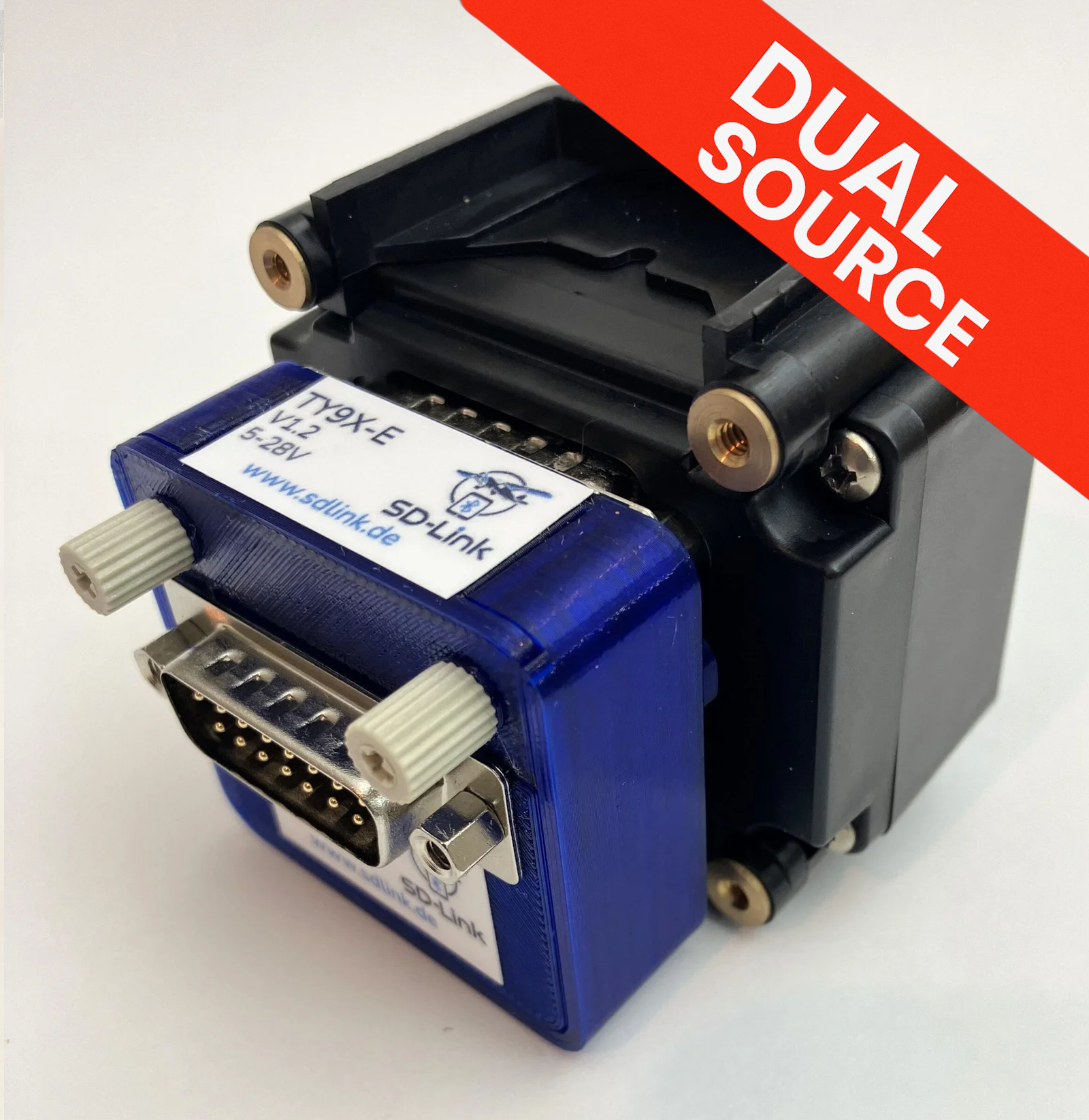

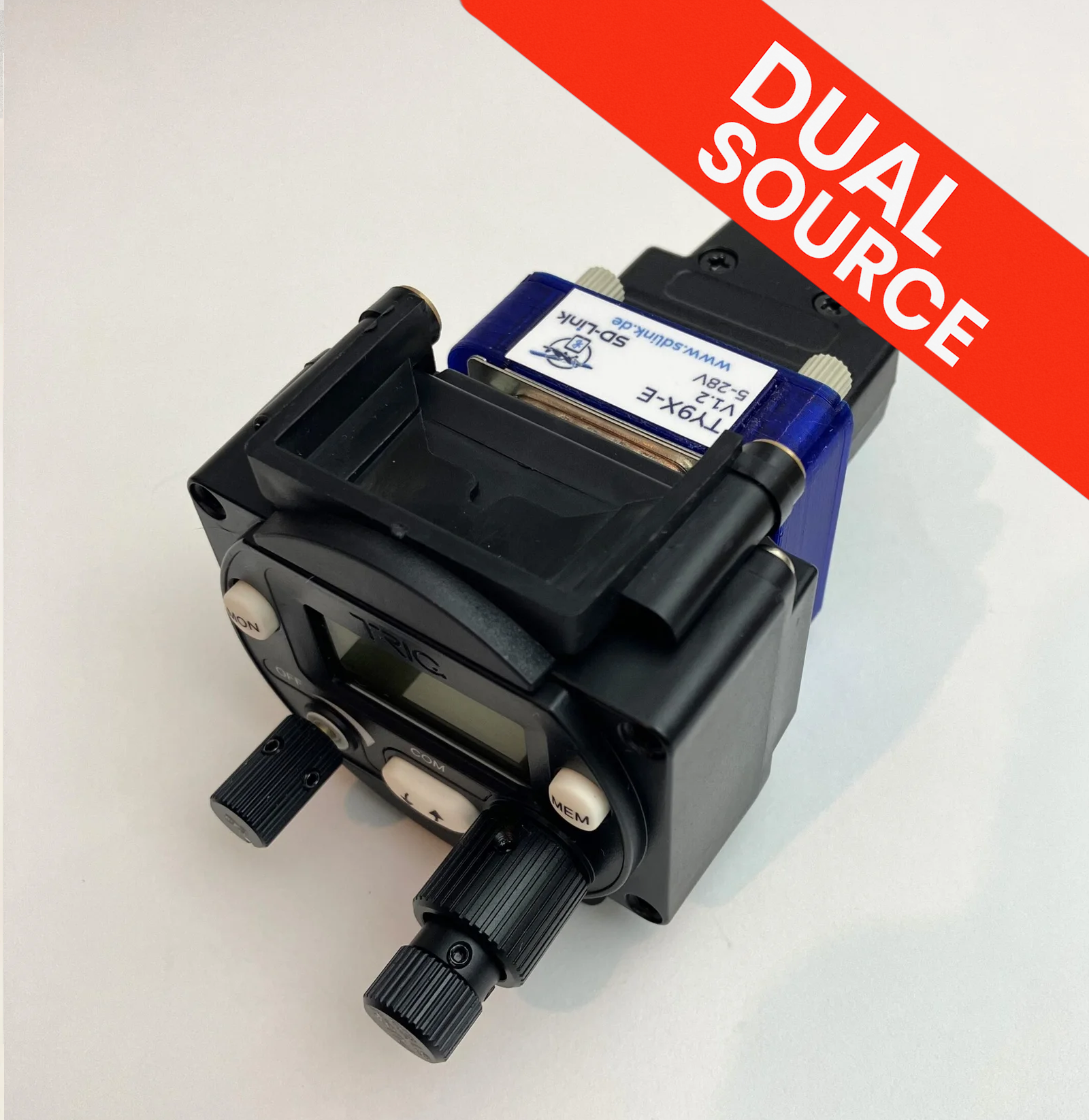

Der Adapter arbeitet auch, wenn bereits ein EFIS (Dynon, G3X, etc.) mit dem Funkgerät verbunden ist! Wir nennen dieses Feature „Dual-Source“ (DS).

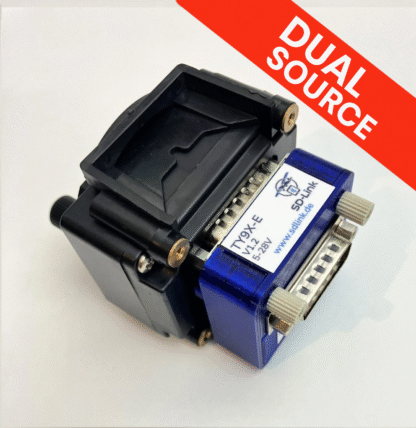

Bitte beachten: Das ist ein Adapter der an das Bedienteil TC90 angeschlossen wird und NICHT am Funkmodul (25-poliger Stecker) anschließbar ist.
💡 Lassen Sie sich inspirieren! In unserer Kundengalerie teilen Piloten ihre Installationen mit Bildern und Videos.
Hauptmerkmale:
- Kompatibilität: Entwickelt für das TRIG™ TC90 Bedienteile des VHF-Transceiver. Kompatibel mit TY91 und TY 92. Funktioniert ab Firmware 1.5 des Bedienteils TC90.

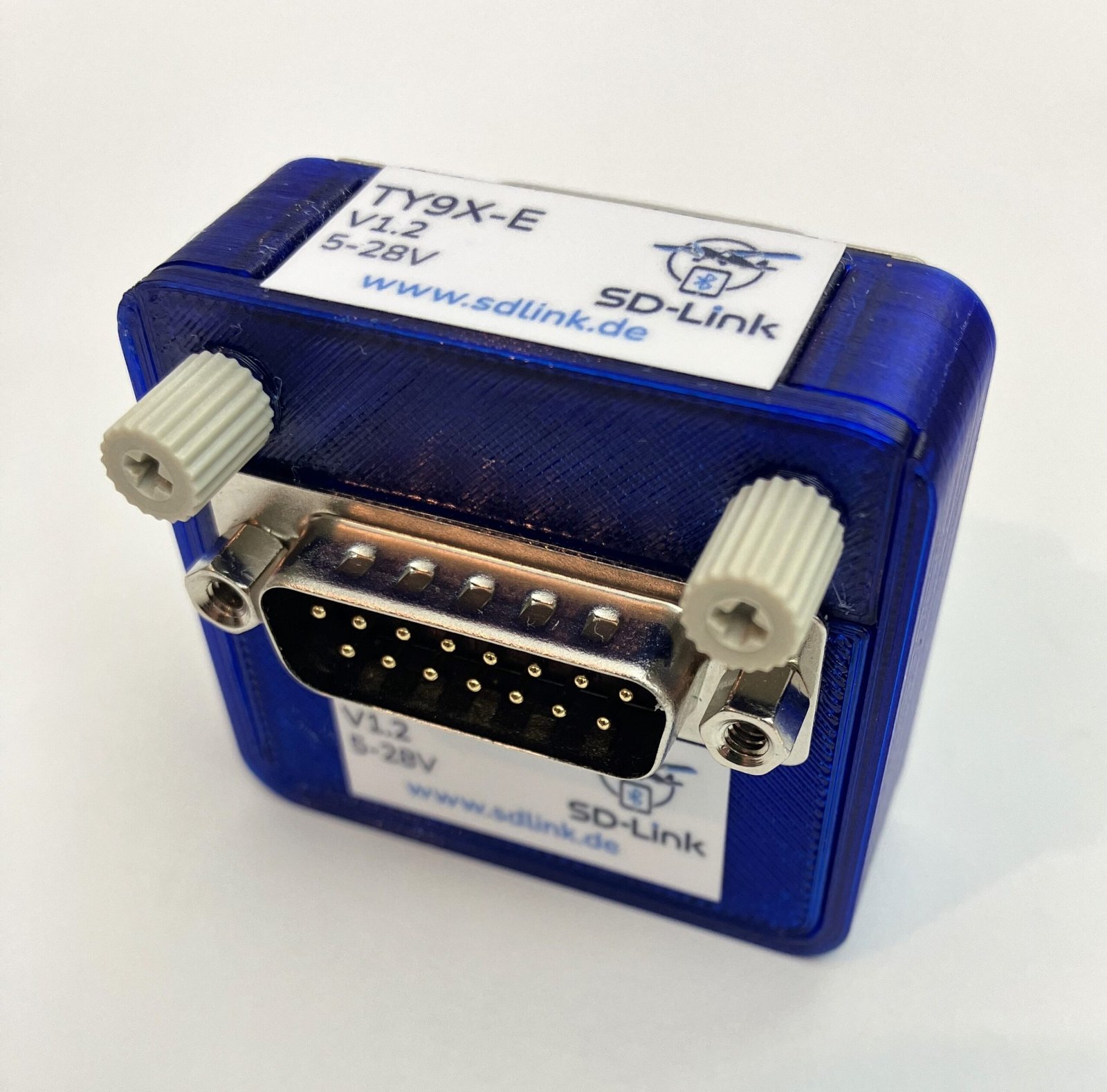

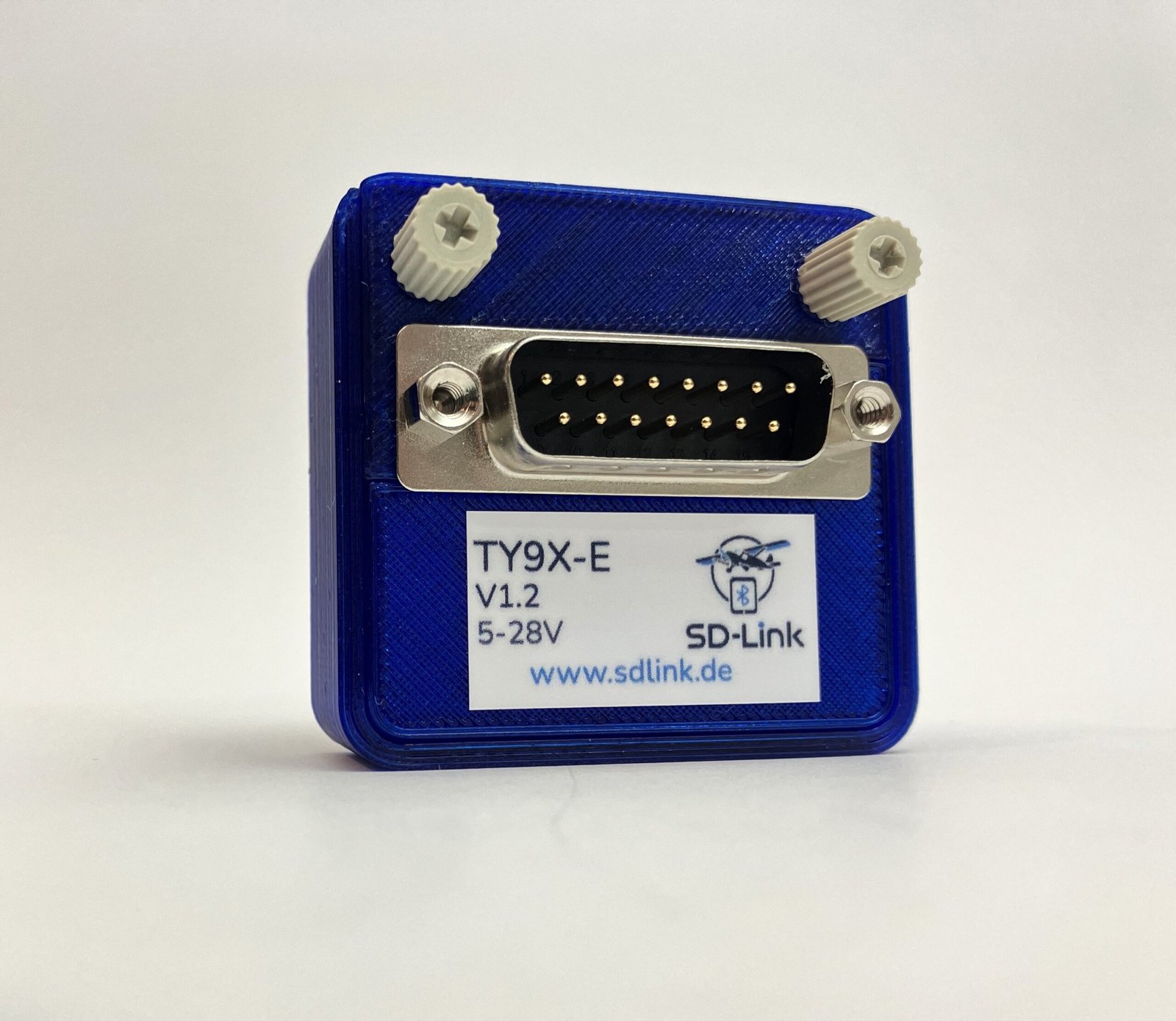

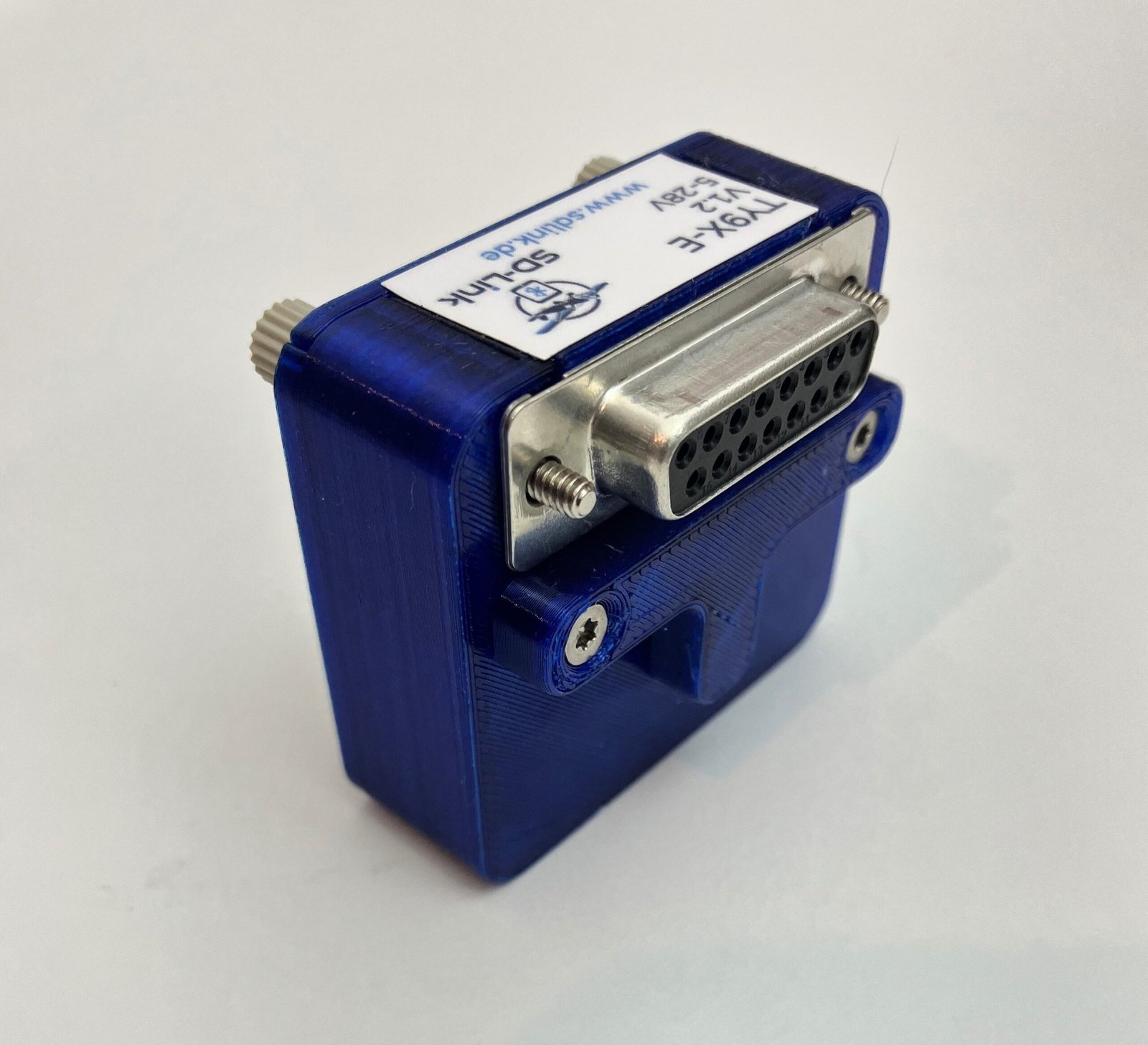

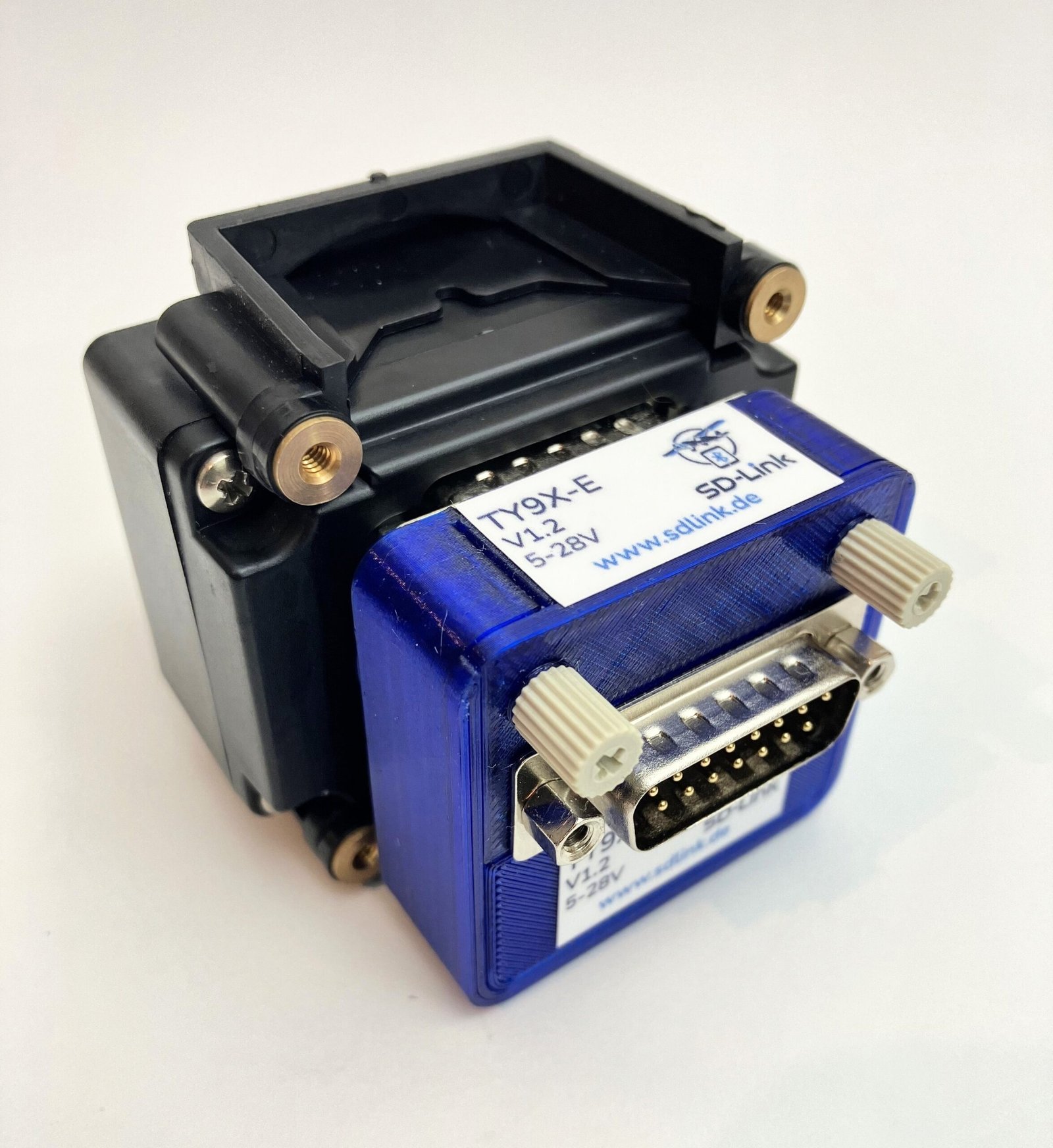

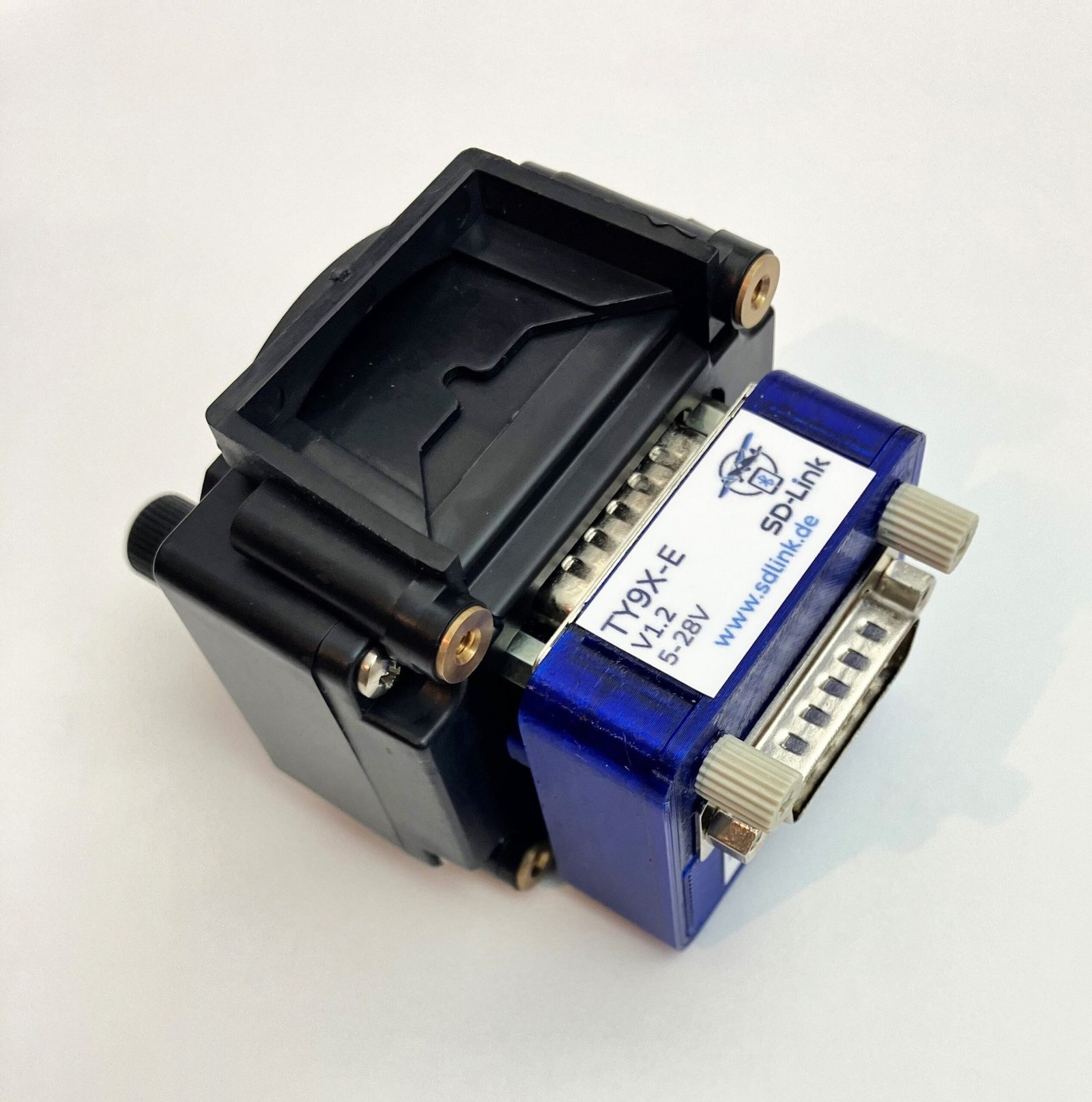

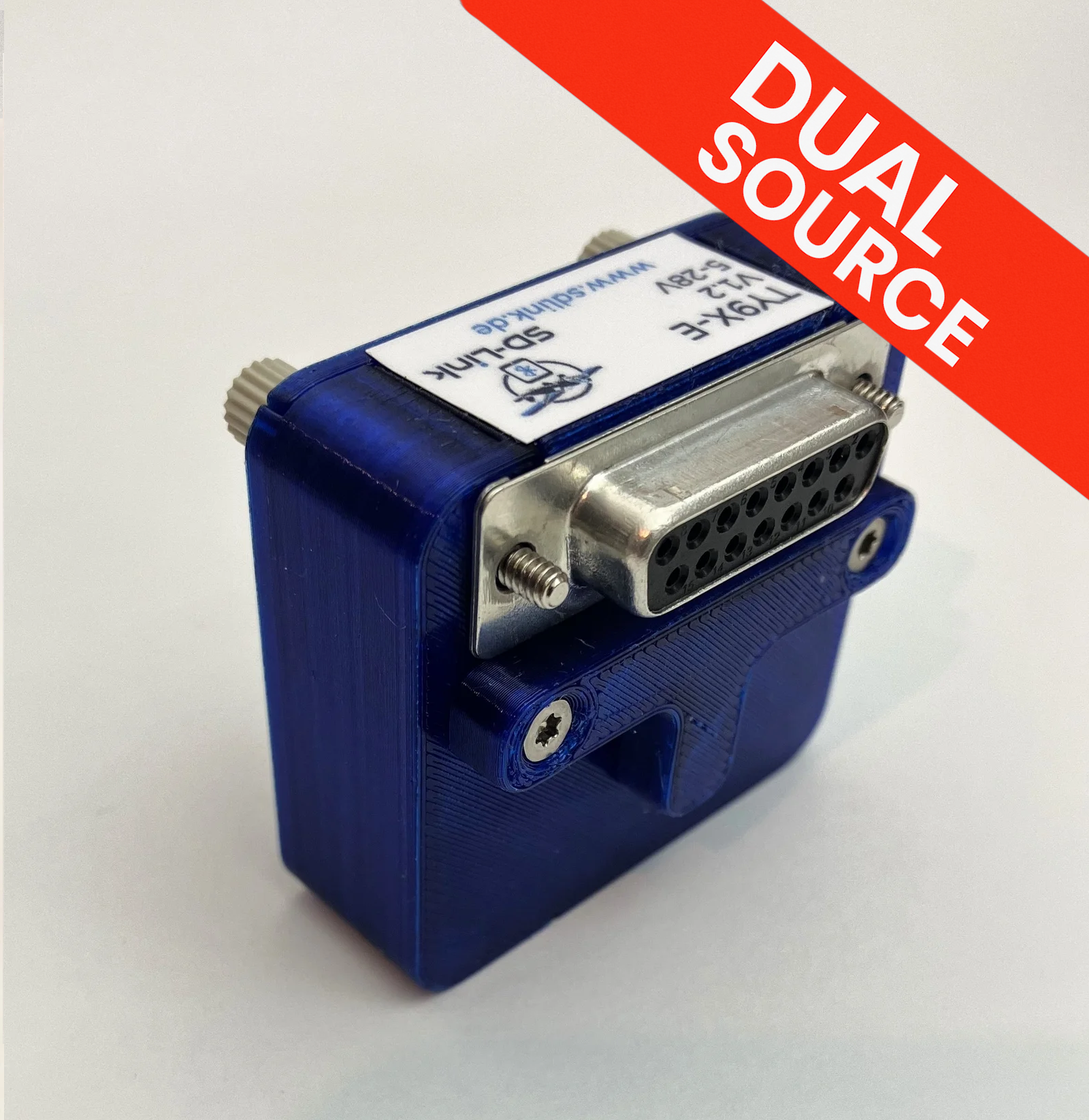

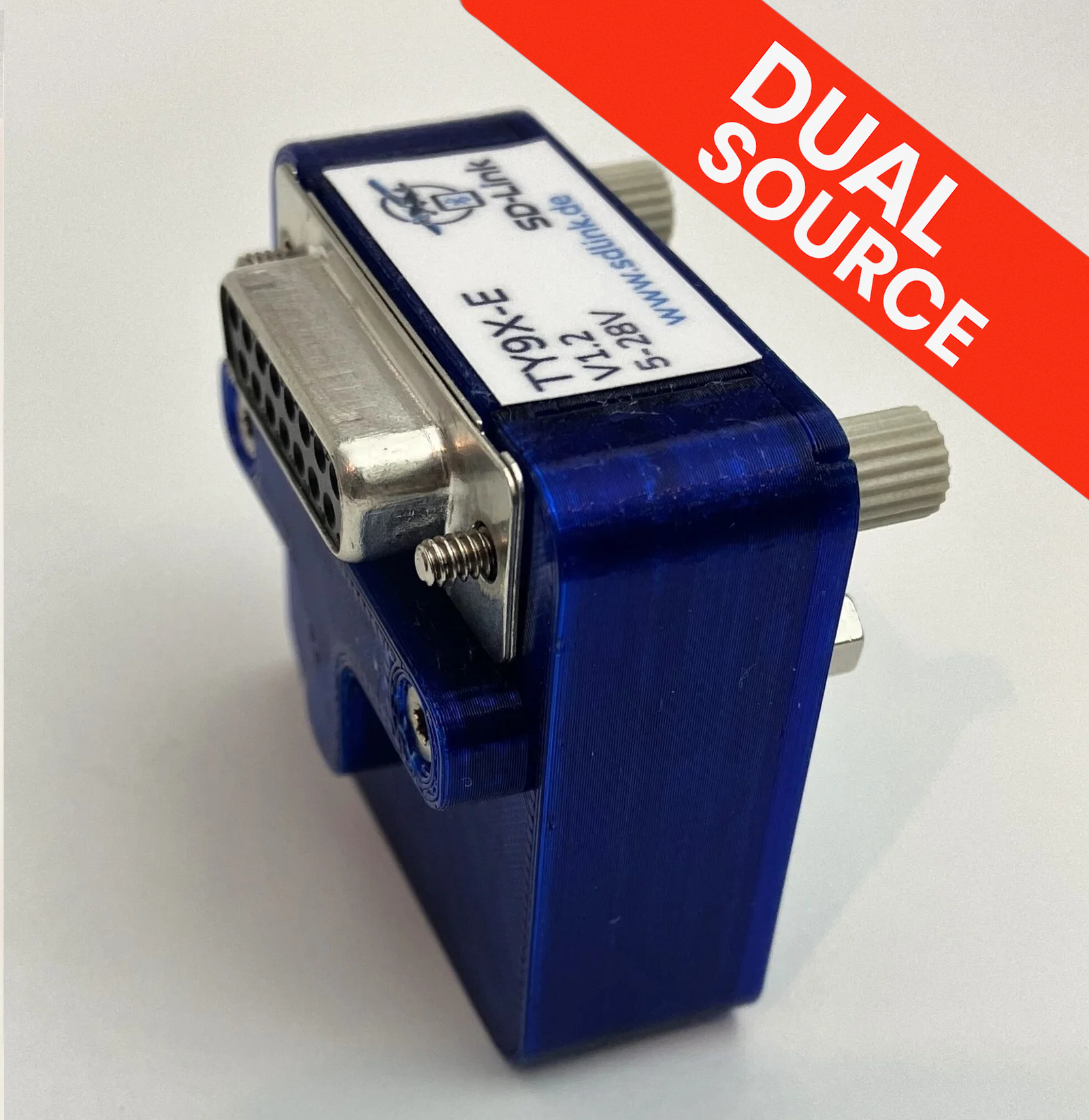

Ein bereits vorhandenes EFIS (Dynon, G3X, etc.) kann weiter verwendet werden. - Einfache Installation: Der Adapter wird einfach zwischen die existierende Verkabelung gesteckt und hält dank zweier Sub-D Rändelschrauben sicher am Gehäuse.
- Stromversorgung: Benötigt keine weitere Stromversorgung. Verarbeitet Boardspannungen bis 28 V. Eine integrierte Sicherung bietet zusätzlichen Schutz.
- Voraussetzungen: Funktioniert mit Funkgeräten am 12 V (TY91) und 24 V (TY92) Avionics-Bus.
- Plug & Play: Keine mechanischen Änderungen – einfach einstecken und verwenden.

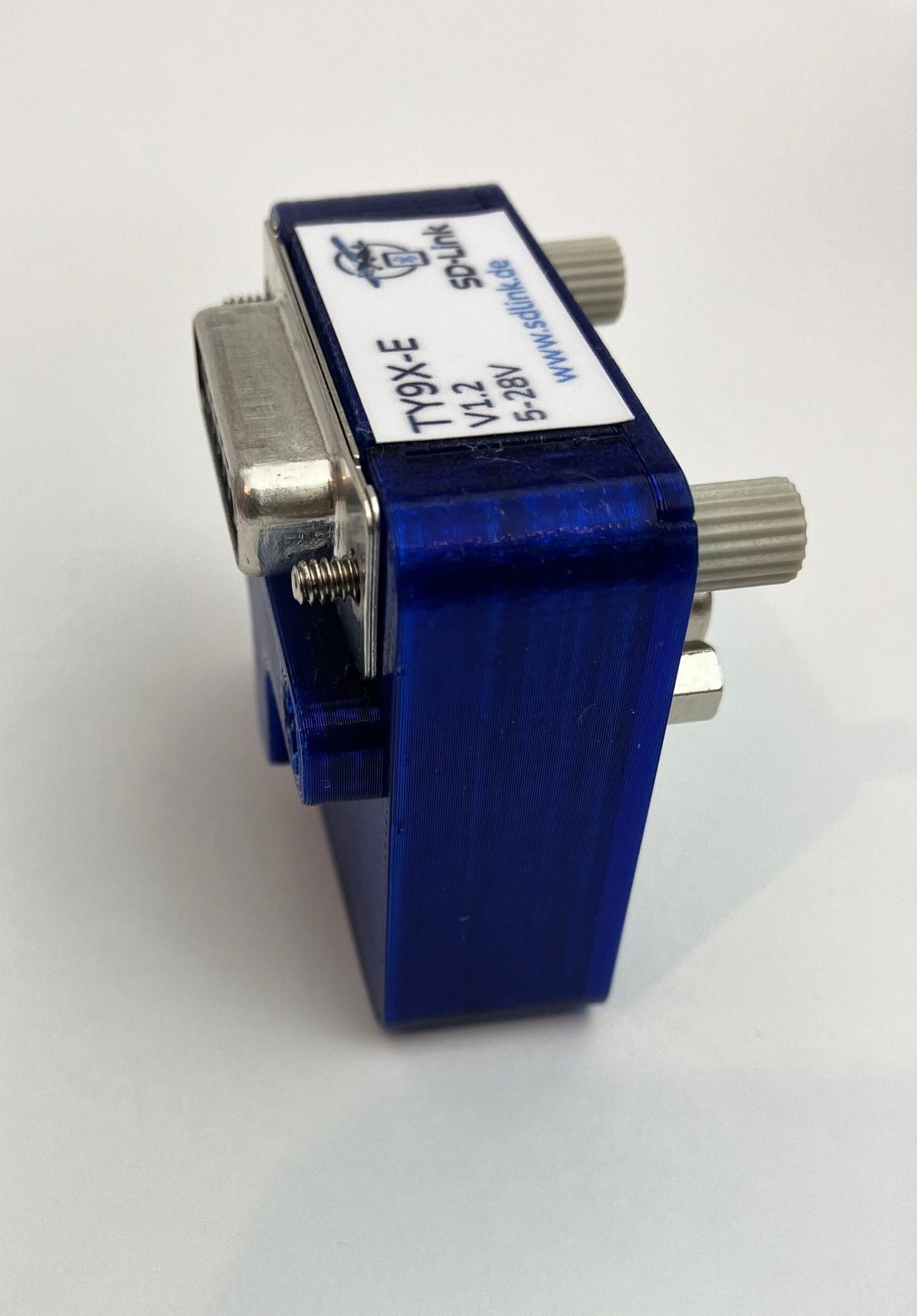

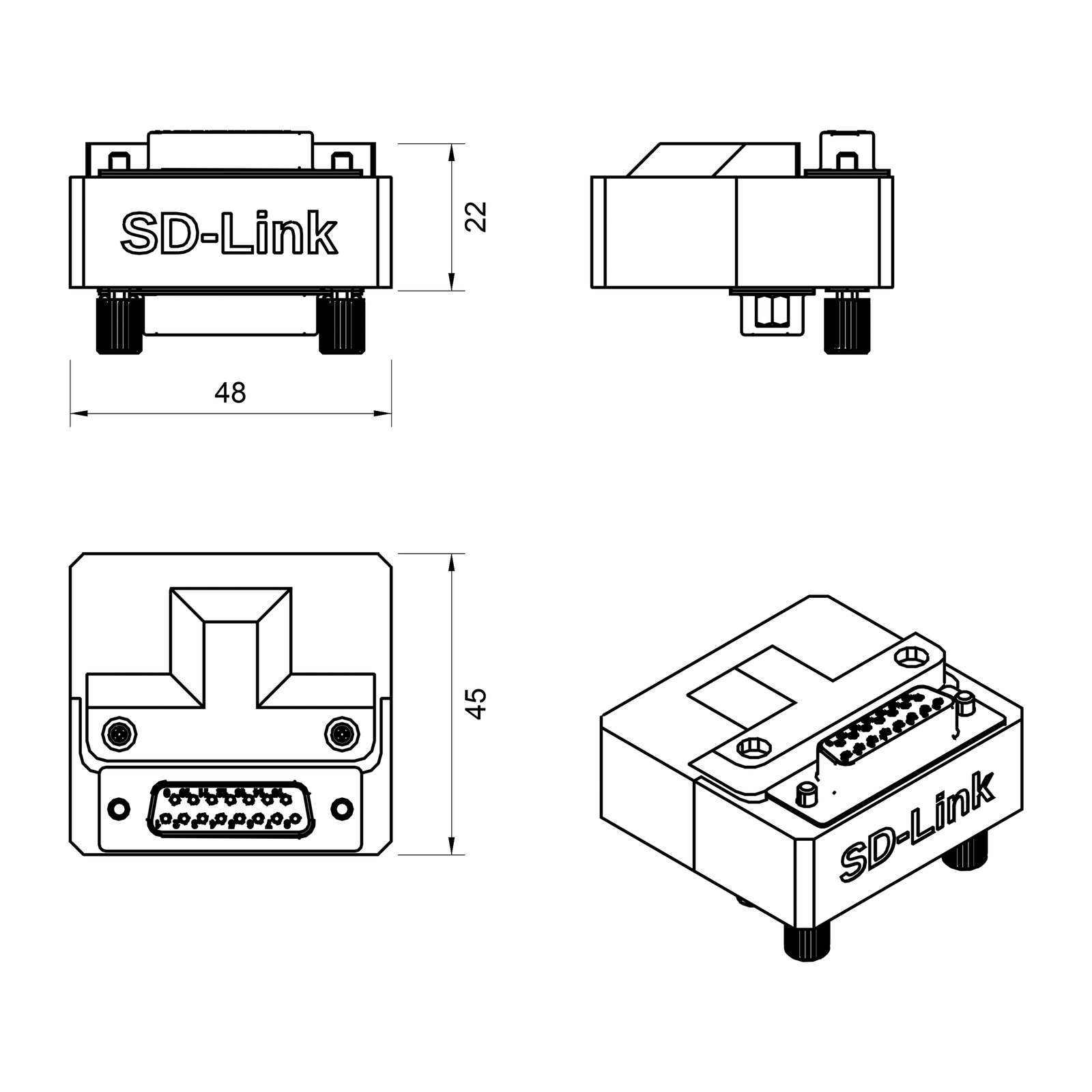

- Kompakte Bauweise: Abmessungen (48 x 45 x 17) mm, Gewicht: 50 g.
- Umfassende Anleitung: Eine detaillierte Installations- und Konfigurationsanleitung für SkyDemon und Sky-Map liegt der Lieferung bei und steht zusätzlich unter Anleitungen & Datenblätter zur Verfügung.
Wichtiger Hinweis: Dieses Produkt ist ausschließlich für experimentelle Zwecke vorgesehen.
John Upton –
Excellent device. Seamless connection to trig Radio, no need for an external power supply or any changes to the existing wiring loom. Just connect it in, power the radio on and configure sky demon and the magic happens!
Verifizierter Kauf.
Johann Wasilak –
Der Einbau des Adapters hat aufgrund der perfekten Dokumentation sehr gut funktioniert. Auch die Verbindung mit Skydemon ist sehr einfach und leicht verständlich nachzuvollziehen. Durch die flache Bauweise des Adapters war auch der Einbau in der Fk 12, die ein sehr schmales Instrumenten Panel hat, gut möglich. Bin begeistert und werde ihre Produkte weiterempfehlen.
Verifizierter Kauf.
