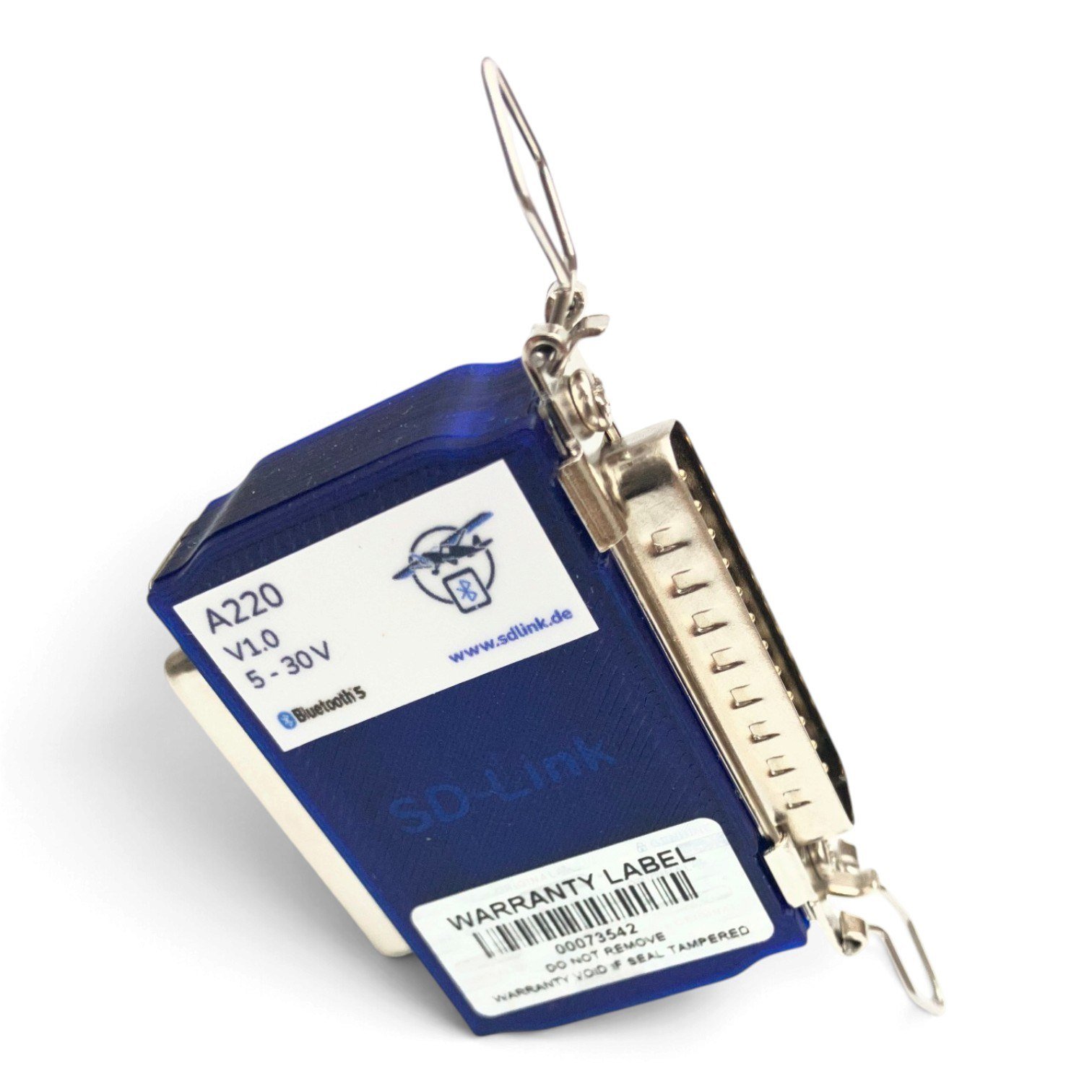

SD-Link A220-DS Bluetooth-Adapter für das ICOM IC-A220

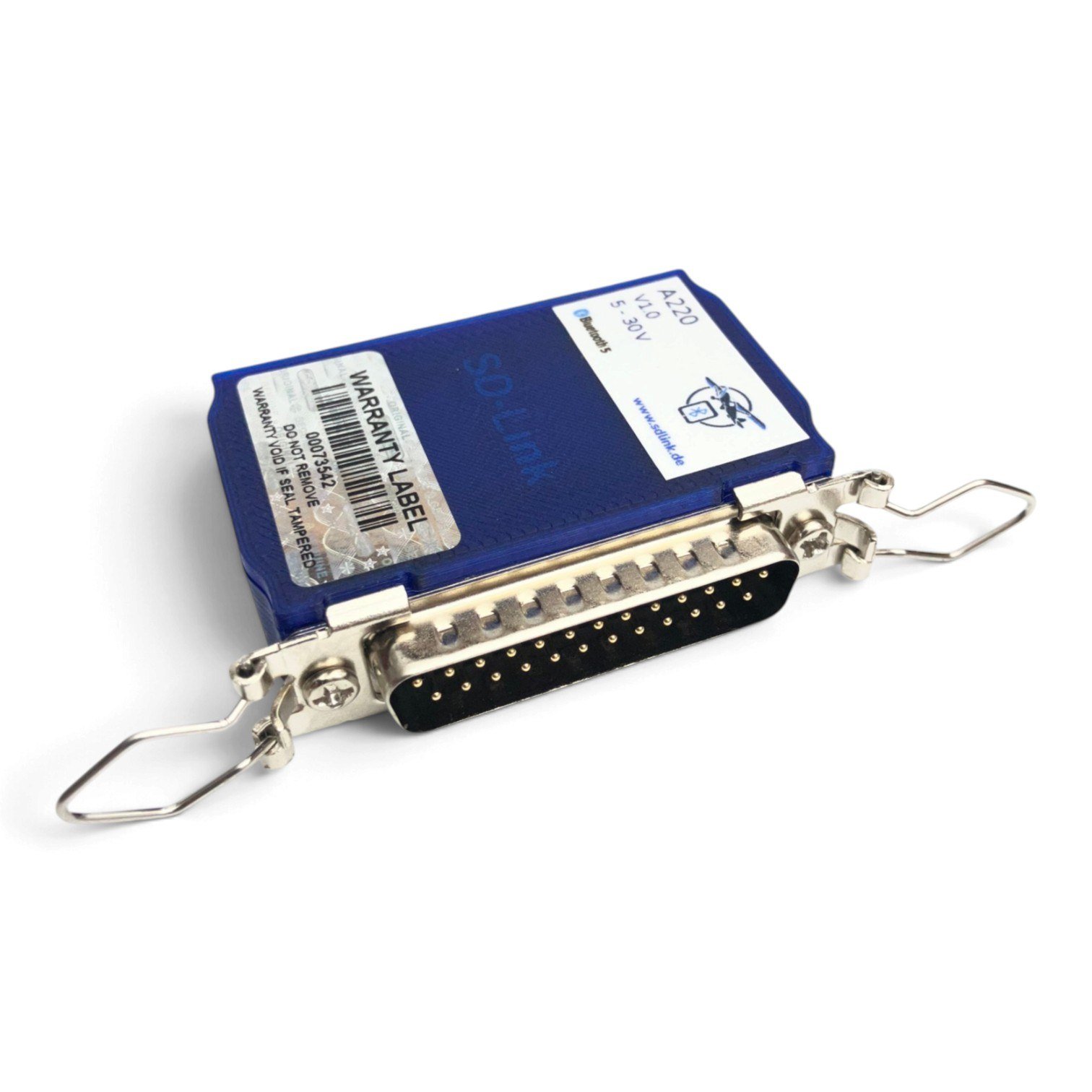

SD-Link A220-DS: Steckerseite mit 25-poliger Sub-D-Buchse und Halteklammern

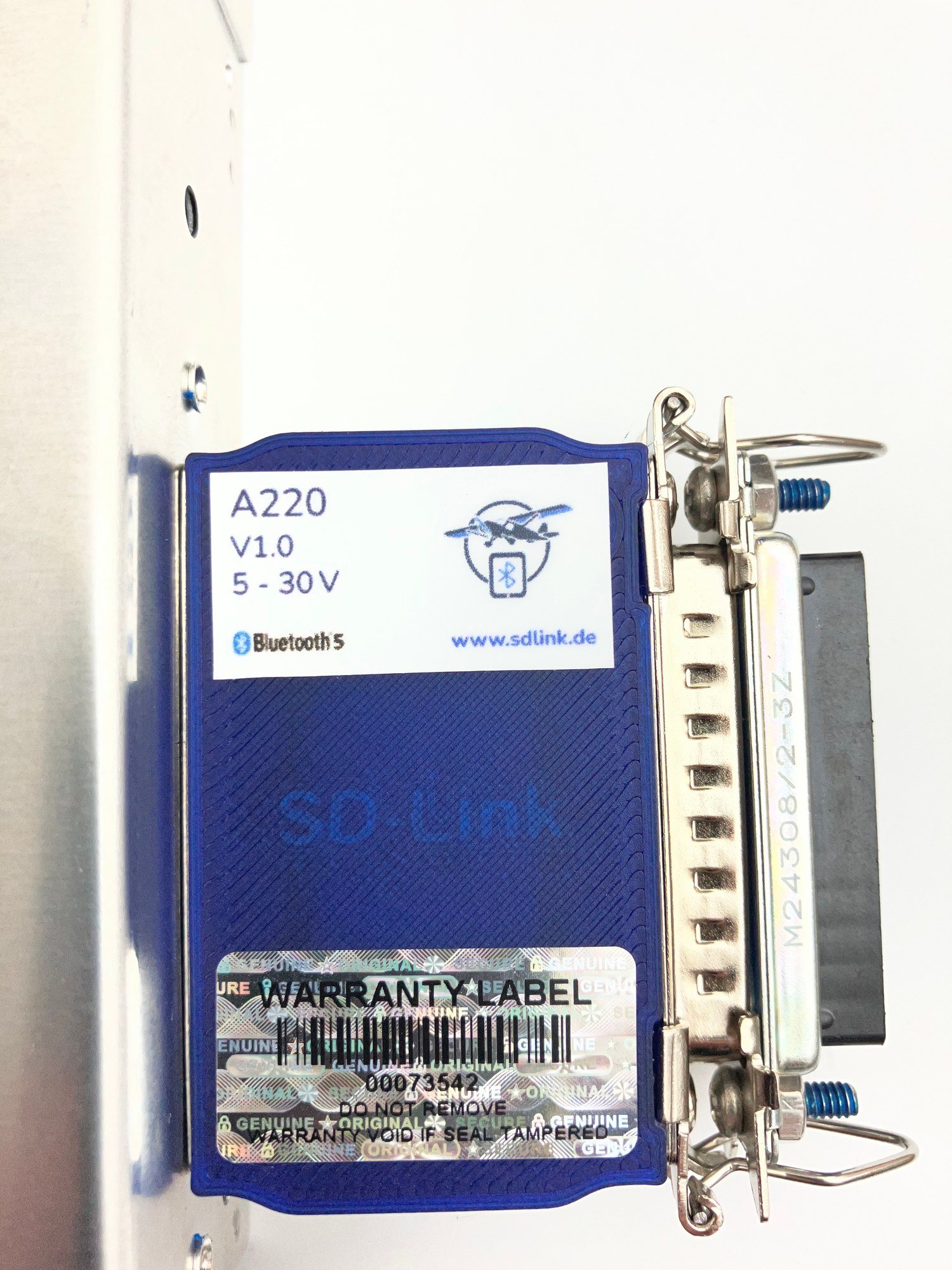

SD-Link A220-DS: Typenschild A220

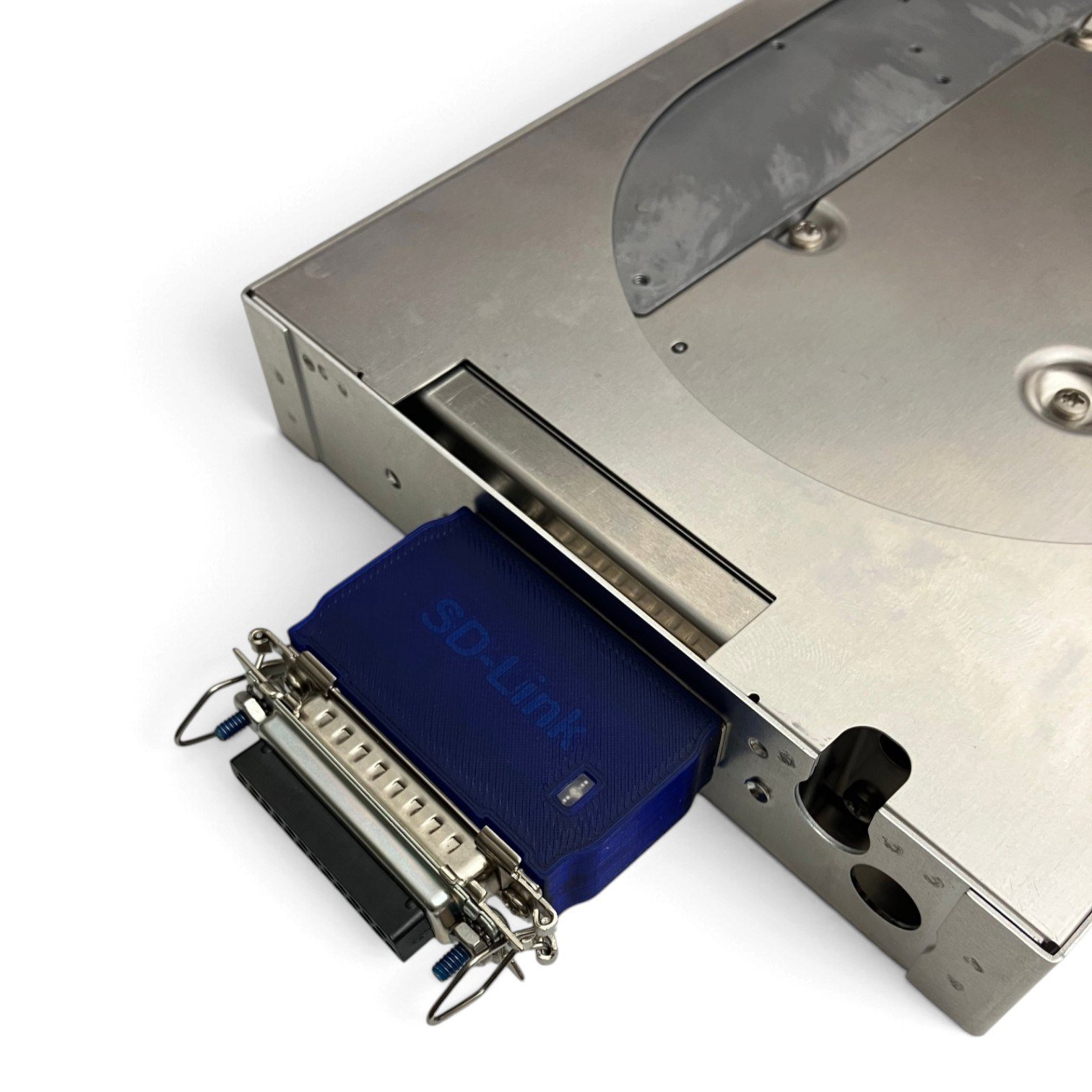

SD-Link A220-DS am Mounting-Tray des ICOM IC-A220

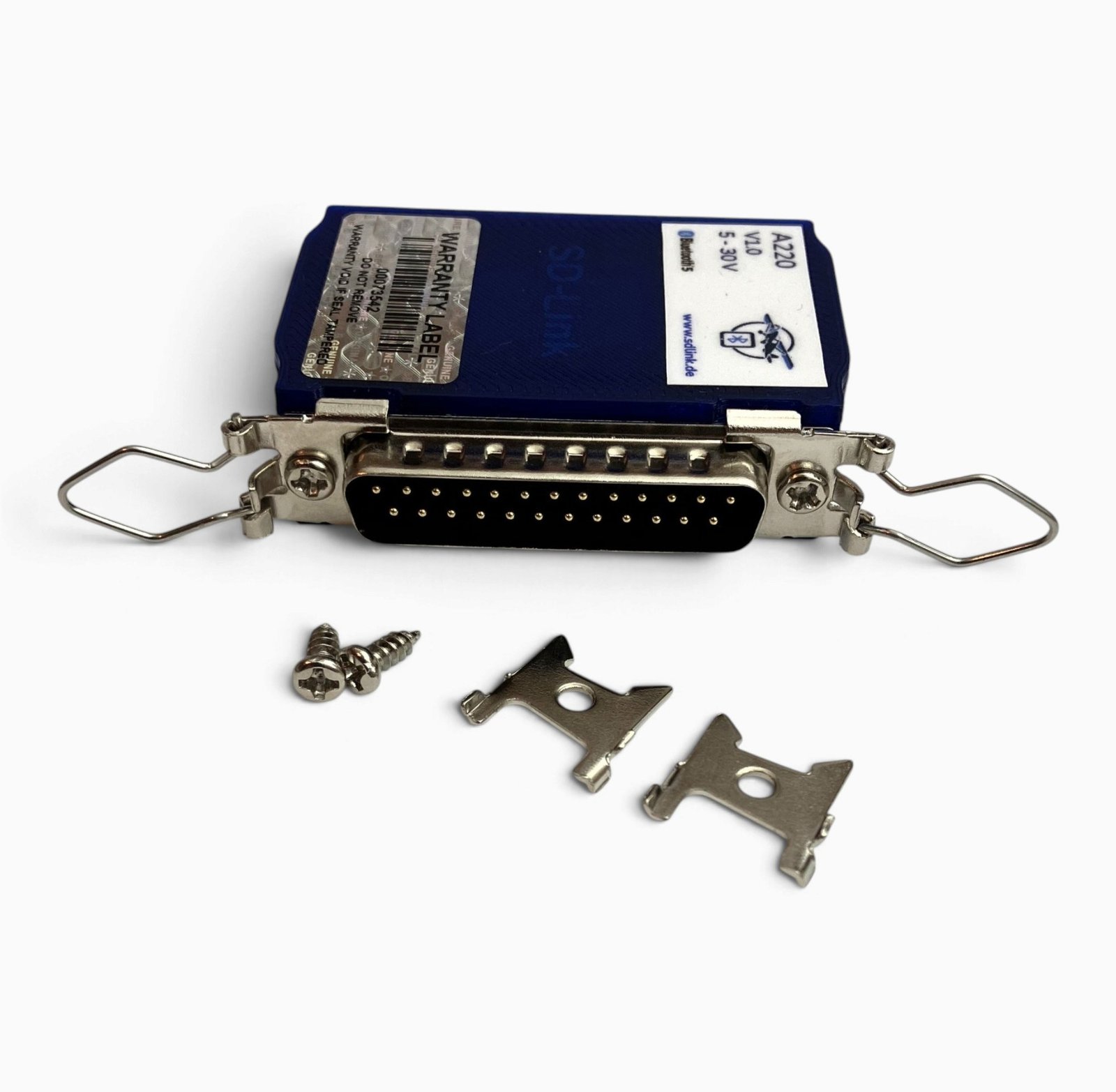

SD-Link A220-DS mit Lieferumfang: zwei Linsenkopfschrauben und zwei Halteklammern

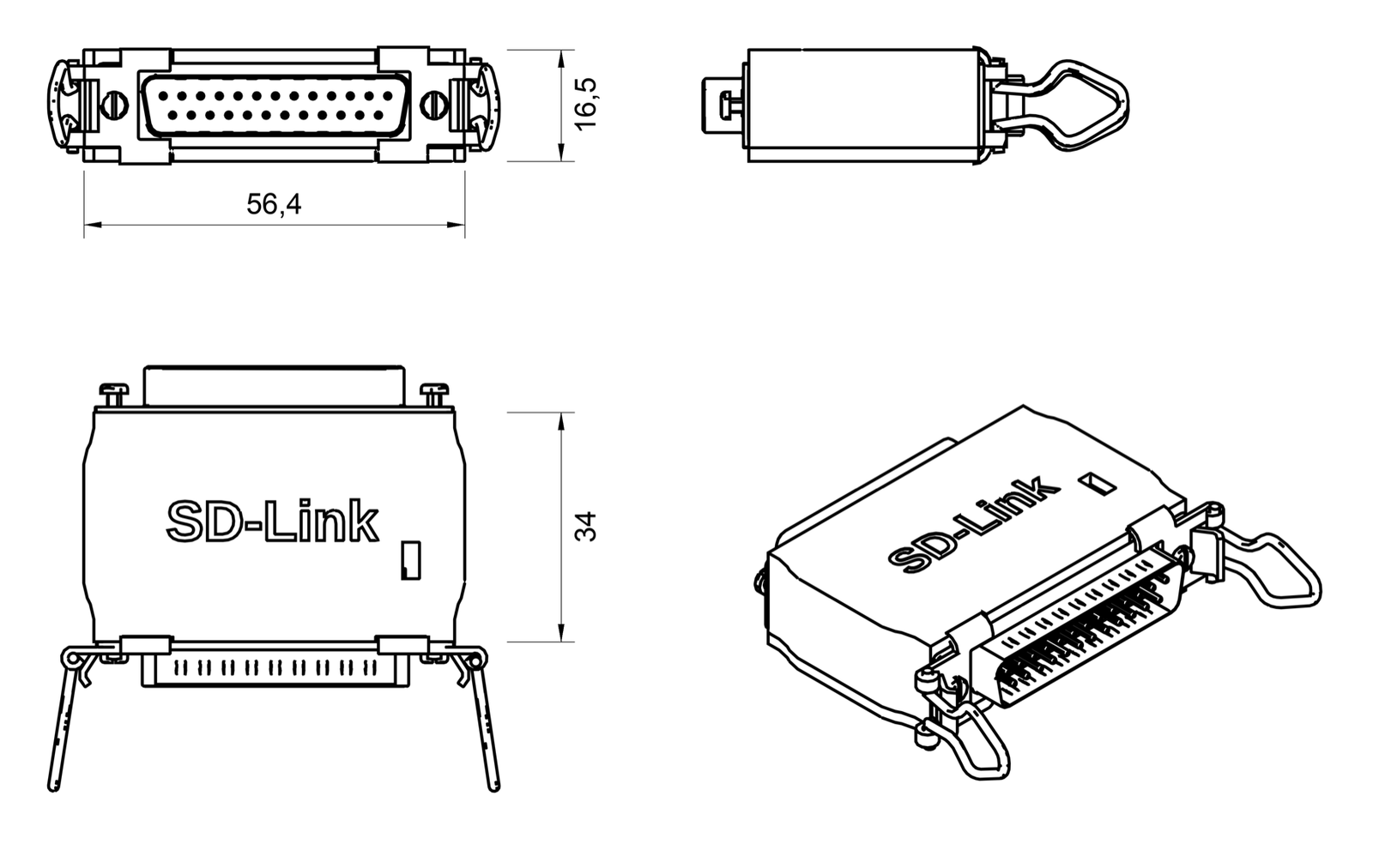

Technische Zeichnung des SD-Link A220-DS Adapters mit den Abmessungen 56,4 x 34 x 16,5 mm
SD-Link ICOMAvionik

SD-Link A220-DS

139,00 €

inkl. 19 % MwSt. zzgl. Versandkosten

Bluetooth-Adapter (BLE, Dual Source) für das ICOM IC-A220 VHF-Funkgerät. Stellt aktive Frequenz und Standby-Frequenz aus deiner Navigations-App ein, im 8,33-kHz- und im 25-kHz-Raster. Screw & Play am Mounting-Tray, Versorgung über das Funkgerät. Bitte lies vor dem Kauf „Was du vorher wissen solltest“ und den Zulassungshinweis.

Lieferzeit: Standardversand (1–5 Werktage)

Plug & Play5–28 VBLE 5.024 Monate
Artikelnummer: SD-A220-DS Kategorien: , Schlagwörter: , , , , , , , , , , Marke:

Beschreibung

ICOM IC-A220 Bluetooth-Adapter (Dual Source) für SkyDemon — SD-Link A220-DS.

Der SD-Link A220-DS ist ein kompakter Bluetooth-Adapter für das ICOM IC-A220 VHF-Funkgerät. Er wird ohne zusätzliche Verkabelung zwischen die vorhandene 25-polige Sub-D-Buchse und das Mounting-Tray des Funkgeräts geschraubt. Danach schickst du aktive Frequenz und Standby-Frequenz direkt aus deiner Navigations-App per Bluetooth Low Energy (BLE) ans Funkgerät. Du musst sie nicht mehr ablesen und von Hand eindrehen, und du behältst den Blick draußen.

Der Adapter kennt beide Kanalraster, 8,33 kHz und 25 kHz. Welches Raster eine Frequenz braucht, erkennt er selbst und stellt das Funkgerät passend ein; am Gerät musst du dafür nichts umstellen.

Als Dual-Source-Adapter nimmt der A220-DS Frequenzen aus zwei Quellen an: aus deiner App per Bluetooth und von einem fest verdrahteten EFIS, das Funkgeräte im Garmin-Format steuert. Beide Quellen sind gleichberechtigt, es gilt die Frequenz, die zuletzt geschickt wurde. Das EFIS wird über den vorhandenen Kabelbaum an der Sub-D-Buchse angeschlossen.

Screw & Play statt Plug & Play. Der Adapter wird am Mounting-Tray des IC-A220 verschraubt, die vorhandene Buchse kommt auf den Adapter. Du musst nichts löten oder an der bestehenden Verkabelung ändern, und am Funkgerät ist nichts einzustellen. In SkyDemon wählst du als Funkgerätetyp „Garmin GTR225 Compatible“.

Hauptmerkmale

  • Kompatibilität: Für das ICOM IC-A220, geprüft an der Ausführung ohne TSO-Zulassung. Nicht passend für das IC-A210 und das IC-A210E.
  • Beide Kanalraster: Aktive Frequenz und Standby-Frequenz im 8,33-kHz- und im 25-kHz-Raster, der Adapter wählt den passenden Modus selbst.
  • Zweite Quelle: Ein EFIS mit Garmin-kompatibler Funkgerätesteuerung kann zusätzlich Frequenzen schicken (Dual Source).
  • Einfache Installation: Der Adapter wird zwischen die vorhandene Buchse und das Funkgerät geschraubt; Linsenkopfschrauben und Halteklammern liegen bei.
  • Stromversorgung: Keine zusätzliche Stromversorgung nötig, der Adapter wird über das Funkgerät versorgt, im 12-V- wie im 24-V-Bordnetz. Der Adapter hat eine integrierte, selbstrückstellende Sicherung. Ein Verpolschutz ist vorhanden.
  • Navigations-Apps: Funktioniert mit allen GTR225-kompatiblen Apps, zum Beispiel SkyDemon, Sky-Map, VFRnav und EasyVFR. Betriebssysteme: Android und iOS.
  • Kompakte Bauweise: Abmessungen 56,4 × 34 × 16,5 mm, Gewicht 50 g.
  • Umfassende Anleitung: Eine Installations- und Konfigurationsanleitung steht unter Anleitungen & Datenblätter bereit.
  • Support aus Deutschland: Bei Fragen zum Einbau oder zur App erreichst du uns direkt unter info@sdlink.de.

Was du vorher wissen solltest

Der SD-A220-DS stellt Frequenzen aus deiner Navigations-App direkt am ICOM IC-A220 ein.

Was der Adapter kann

  • Aktive Frequenz und Standby-Frequenz aus der App setzen.
  • Im 8,33-kHz- und im 25-kHz-Kanalraster. Den passenden Modus wählt der Adapter selbst, am Funkgerät musst du dafür nichts umstellen.

Für welche Geräte

  • Geprüft am ICOM IC-A220 ohne TSO-Zulassung. Für die TSO-Ausführung liegt noch kein Nachweis vor.
  • Der Adapter passt nicht an das IC-A210 und das IC-A210E.

Wichtiger Hinweis: Der Einbau dieses Adapters ist nach deutschen Vorschriften ausschließlich in Luftfahrzeugen der Experimental- und UL-Klasse zulässig. Für zertifizierte Luftfahrzeuge ist der Adapter nicht freigegeben. Außerhalb Deutschlands prüfe bitte die dort geltenden Vorschriften.

Schritt für Schritt als PDF — in deiner Sprache, für jede unterstützte Navigations-App. Liegt auch der Lieferung bei.

Alle Anleitungen & Datenblätter

Zusätzliche Informationen

Gewicht 0,05 kg
Maße 5,64 × 3,4 × 1,65 cm
Eingangskonfiguration

Dual-Source (optionale zweite externe RS232-Quelle / EFIS möglich)
Kompatibilität

ICOM IC-A220
Betriebssystem

Android, iOS
Integrierte Sicherung

selbstrückstellend
Verpolungsschutz

Ja
Zertifizierung

Experimental
Stromversorgung

12 V Stromversorgung, 24 V Stromversorgung

Produktsicherheit

Unsere Adapter sind experimentelle Prototypen, die ausschließlich für den Einsatz unter Testbedingungen vorgesehen sind. Der Einbau und Betrieb erfolgt in eigener Verantwortung des Halters; eine Musterzulassung liegt nicht vor.

Prüfe vor der Installation bitte die Kompatibilität mit deinem Funkgerät und die zulässige Bordspannung. Bei Unsicherheiten kontaktiere uns vor dem Einbau.

Hersteller / Inverkehrbringer:
LayCom Vision GmbH – SD-Link
Chausseestr. 46, D-15518 Rauen, Deutschland
Tel. +49 3361 710253 · info@sdlink.de
