Bluetooth-Adapter
SD-Link Bluetooth-Adapter für TRIG TY91/TY92 & TY96/TY97
TRIG TY91/TY92 Bluetooth-Adapter – mit den SD-Link-Lösungen verbindest du dein TRIG-Funkgerät nahtlos mit deiner Navigations-App, z. B. SkyDemon oder Sky-Map. Für TY91/TY92 bieten wir einen Plug-and-Play-Zwischenstecker; für das TY96/TY97 stehen die Universal-Option (DS) und ein PigTail für den Mounting-Tray-Anschluss zur Verfügung.
SD-Link TY9X
Zwischenstecker zwischen TC90 und Sub-D – ohne zusätzliche Verkabelung oder mechanische Arbeiten. Standby-/Active-Frequenzen direkt aus der Navigations-App via BLE übertragen. Dual-Source: EFIS bleibt parallel nutzbar.
- Kompatibel: TRIG TY91/TY92 (TC90), ab TC90-Firmware ≥ 1.5
- Einbau: Plug & Play am TC90; sichere Fixierung mit Rändelschrauben
- Dual-Source: EFIS & Navigations-App parallel nutzbar
- Strom: keine Zusatzversorgung; 12 V (TY91) & 24 V (TY92), integrierte Sicherung
- Maße / Gewicht: 48 × 45 × 17 mm; ca. 50 g
SD-Link TY9X-E
Bluetooth-Adapter (BLE) für TRIG TY91/TY92 VHF-Funkgeräte (Bedienteil TC90) — sendet Frequenzen aus SkyDemon und Sky-Map, auch bei vorhandenem EFIS. Plug & Play, 12–24 V. Nur für experimentelle Nutzung.
In den WarenkorbSD-Link TY96/97-DS
Bluetooth-Adapter zur Montage am TRIG Mounting-Tray (TY96/97).
Ermöglicht die Übertragung von Standby-/Active-Frequenzen aus der Navigations-App – auch bei gleichzeitig angeschlossenem EFIS.
- Einbau: Screw-and-Play – direkt zwischen vorhandenen Stecker & Mounting-Tray
- Dual-Source: EFIS & Navigations-App gleichzeitig nutzbar
- Spannung: 12 V (TY96) & 24 V (TY97), keine Zusatzversorgung notwendig
- Wichtig: SkyDemon-Gerätetyp „Garmin GTR225 Compatible“ wählen
- Lieferumfang: Schrauben, Klammern, Anleitung
- Hinweis: Kein klassisches Plug-and-Play – Adapter muss verschraubt werden. Maße 36 × 56 × 17 mm; ca. 60 g

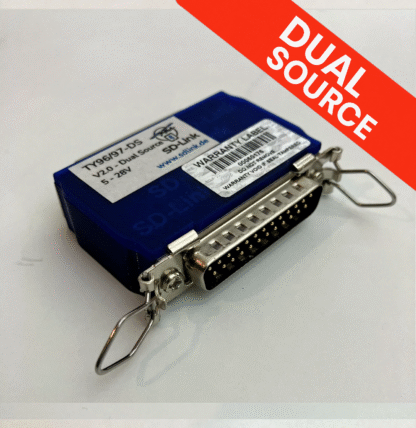

SD-Link TY96/97-DS
Bluetooth-Adapter (BLE, Dual Source) für TRIG TY96/TY97 VHF-Funkgeräte — sendet Frequenzen aus SkyDemon und Sky-Map, auch bei vorhandenem EFIS. Screw & Play, 12–24 V. Nur für experimentelle Nutzung.
In den WarenkorbPT-GENERIC-OPEN-1
Erleichtert den Anschluss des SD-Link Universal-Adapters: vorkonfektionierte Crimpkontakte zum direkten Einsetzen in den vorhandenen Sub-D des Trays.
- Adapterfunktion: verbindet SD-GENERIC mit GARMIN GTR205/GTR225/GNC255 oder TQ TY96/97
- Lieferumfang: Kabelsatz mit Conec-Snap-Lock-Adapter & vorbereiteten MIL M39029/63-368 Crimpkontakten
PigTail SD-GENERIC für GARMIN GTR205 / GTR225 / GNC255 und TQ TY96/97
Vorkonfektionierter Kabelsatz, um einen SD-GENERIC-Adapter an GARMIN GTR205/GTR225/GNC255 oder TQ TY96/97 (Mounting-Tray) anzuschließen. Mit Conec-Snap-Lock-Adapter und MIL-Crimpkontakten. Nur für experimentelle Nutzung.
In den WarenkorbSD-Link Universal Dual Source
Der Universal (DS) ist der kompakte RS-232-Adapter für den Anschluss über vier Leitungen (Power, GND, RX, TX) – für die Festinstallation im Tray-Umfeld.
Dual-Source ermöglicht den Parallelbetrieb von EFIS und Navigations-App – ideal, wenn bereits eine Datenleitung vom EFIS zum Funkgerät besteht.
SD-Link Universal Dual Source
Universal-Bluetooth-Adapter (BLE 5.0, Dual Source, Bluetooth-to-RS232) für unterstützte RS-232-Geräte — sendet Frequenzen aus SkyDemon und Sky-Map, auch bei vorhandenem EFIS. Kompakte Festinstallation, 5–28 V, etwas handwerkliches Geschick nötig. Nur für experimentelle Nutzung.
Ausführung wählenWelche Lösung passt zu deinem Einsatz?
Vergleichstabelle für TRIG TY91/TY92 & TY96/TY97
| Kriterium | TY9X (TY91/92) | Universal (DS) | TY96/97 DS | PigTail (TY96) |
|---|---|---|---|---|
| Gerät | TY91/TY92 (TC90) | TY96 (Tray) | TY96/97 (Tray) | TY96 (Tray) |
| Einbau | Zwischenstecker am TC90 | Festinstallation (4 Leitungen) | Screw-and-Play | Adapter-Harness für Sub-D Crimps |
| EFIS parallel | Ja (Dual-Source) | Ja (Dual-Source) | Ja (Dual-Source) | – |
| Strom | Keine Zusatzversorgung (12/24 V) | 5–28 V | 12/24 V (intern) | – |
Häufige Fragen
Bitte „Garmin GTR225 Compatible“ auswählen. Für TRIG TY91, TY92, TY96 und TY97 gibt es keinen eigenen Gerätetyp im Menü.
Direkt am Bedienteil TC90 als Zwischenstecker – nicht am 25-poligen Funkmodul. Fixierung über zwei Rändelschrauben.
Ja. Die Adapter TY9X, Universal (DS) und TY96/97 DS unterstützen den gleichzeitigen Betrieb von EFIS und Navigations-App.
Nein. Für TY96/TY97 ist entweder der SD-Link TY96/97 DS (Screw-and-Play) oder eine feste Installation mit Universal (DS) und ggf. PigTail erforderlich.
TY9X: keine Zusatzversorgung; 12 V (TY91) & 24 V (TY92).
Universal (DS): 5–28 V (integrierte Sicherung).
Alle Einbau- und Installationsanleitungen sowie Datenblätter findest du gebündelt auf der Seite Anleitungen & Downloads – passend zu Funkgerät und Navigations-App, als PDF zum Herunterladen. Die Anleitungen für SkyDemon gibt es in 13 Sprachen.
Die SD-Link-Adapter sind mit folgenden Navigations-Apps getestet und kompatibel:
- SkyDemon
- Sky-Map
- VFRnav
- EasyVFR
- XCSoar
Wie du damit Frequenzen aus der App ans Funkgerät sendest, erklären wir Schritt für Schritt.
Der SD-Link TY96/97 wird am Mounting-Tray des Funkgeräts verschraubt („Screw-and-Play“). Das Tray gehört zur Standard-Installation des TY96/TY97 – der Adapter setzt es voraus.
TY91/TY92 werden dagegen am TC90-Bedienteil angeschlossen; dort spielt das Tray keine Rolle.
Die Plug-and-Play-Adapter werden gesteckt, nicht fest eingebaut – kein Eingriff in die Bordverkabelung, jederzeit rückstandsfrei entfernbar. Für UL und Experimental ist das unkompliziert.
Die sachliche Einordnung – auch für zertifizierte Flugzeuge (E-Klasse) – findest du auf der Seite Bluetooth-Adapter im Flugzeug: was ist erlaubt?
Adapterfinder oder alle Produkte ansehen
Lass dich in drei Schritten zur passenden Variante führen – oder spring direkt in die Produktübersicht.
