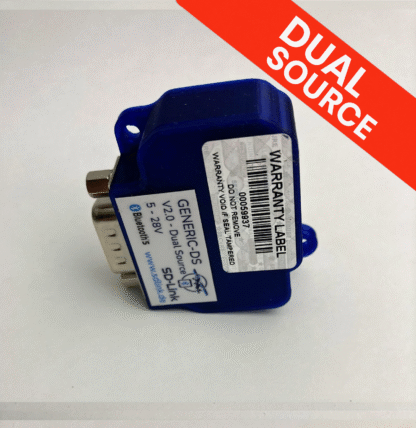

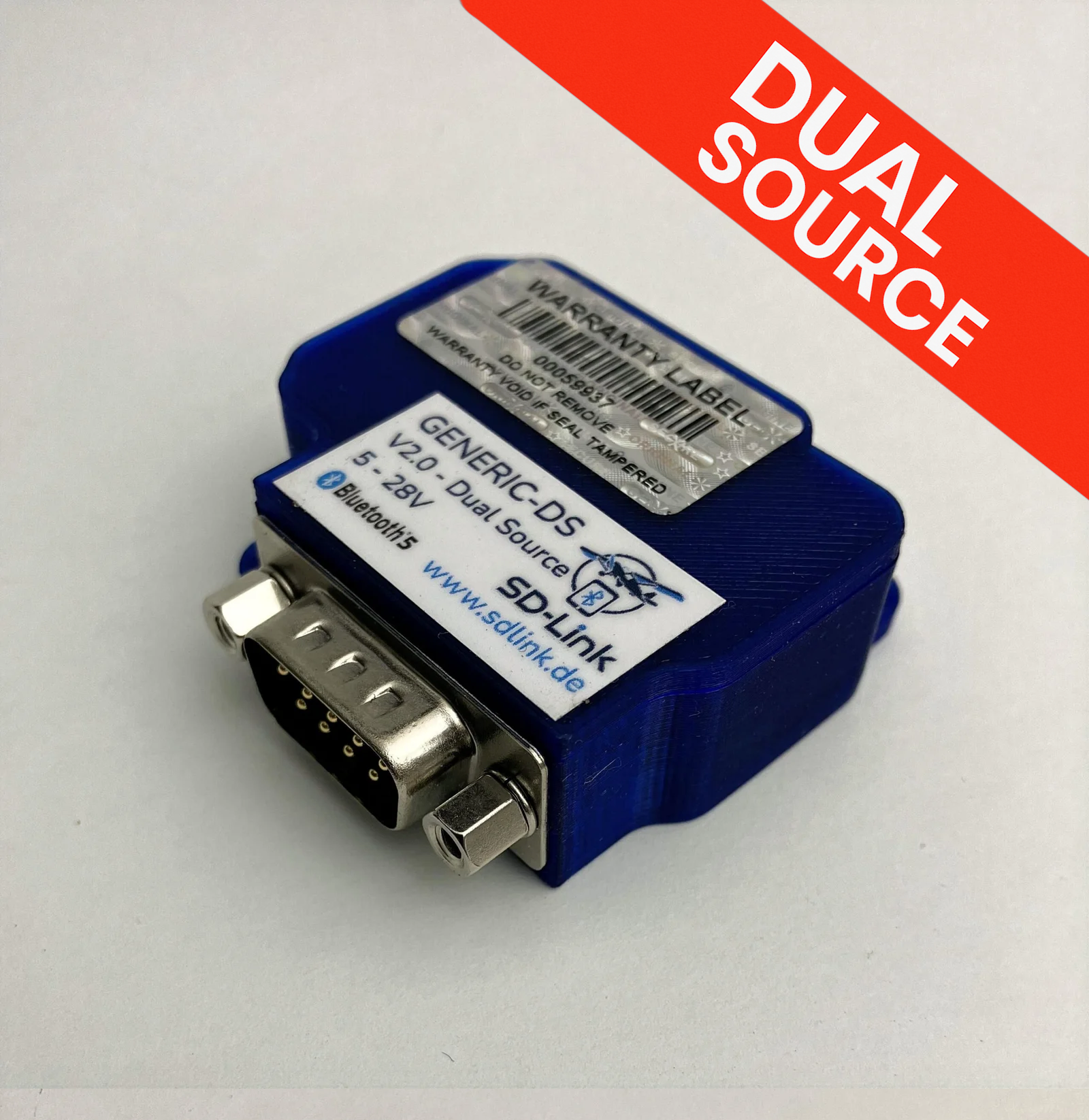

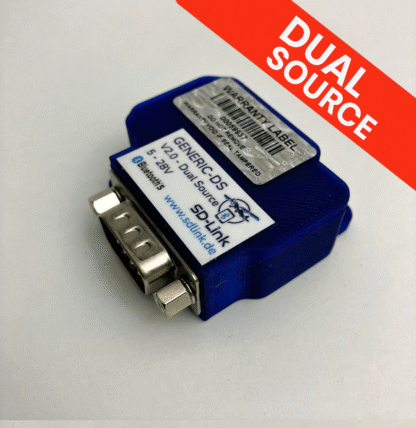

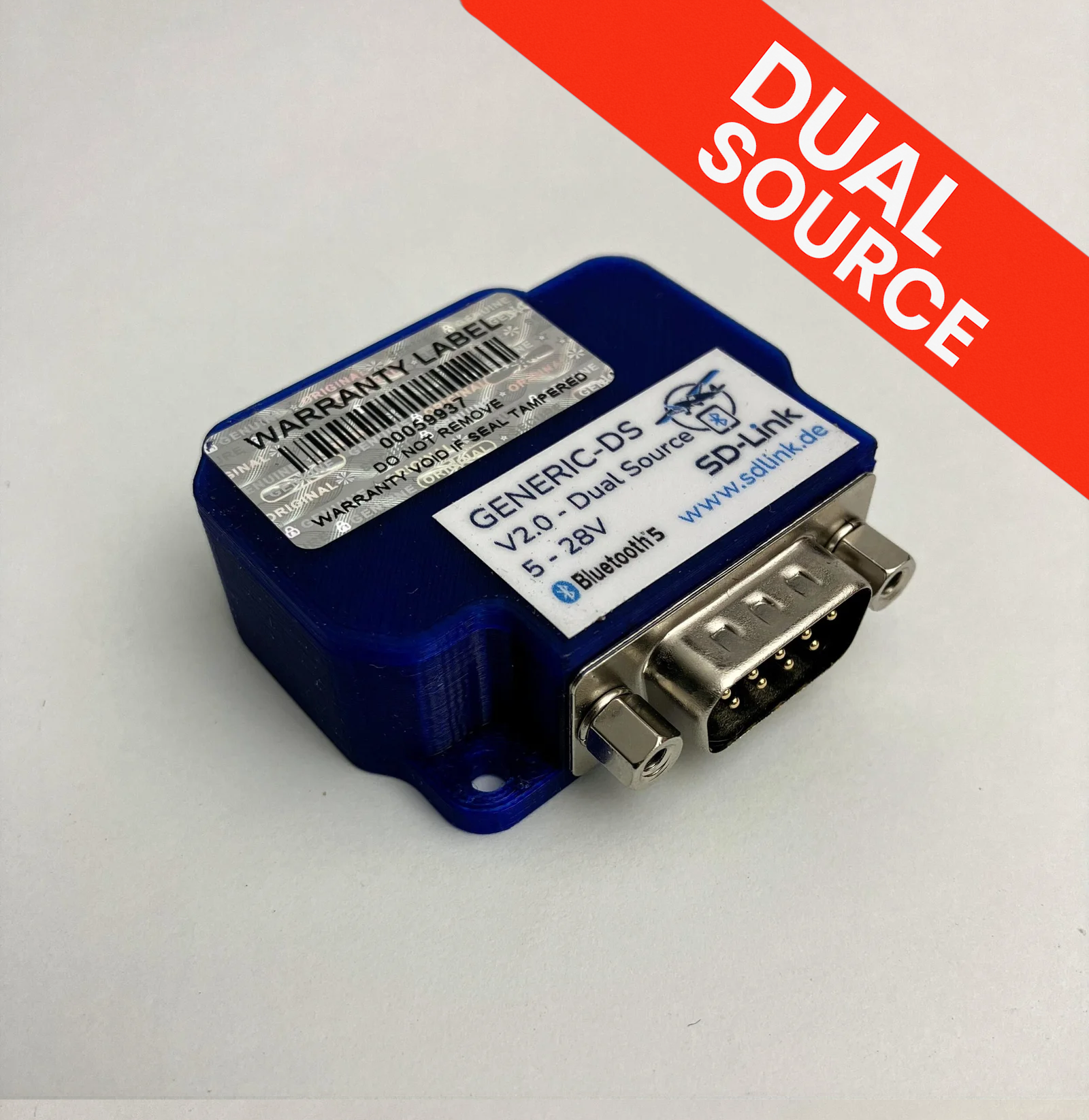

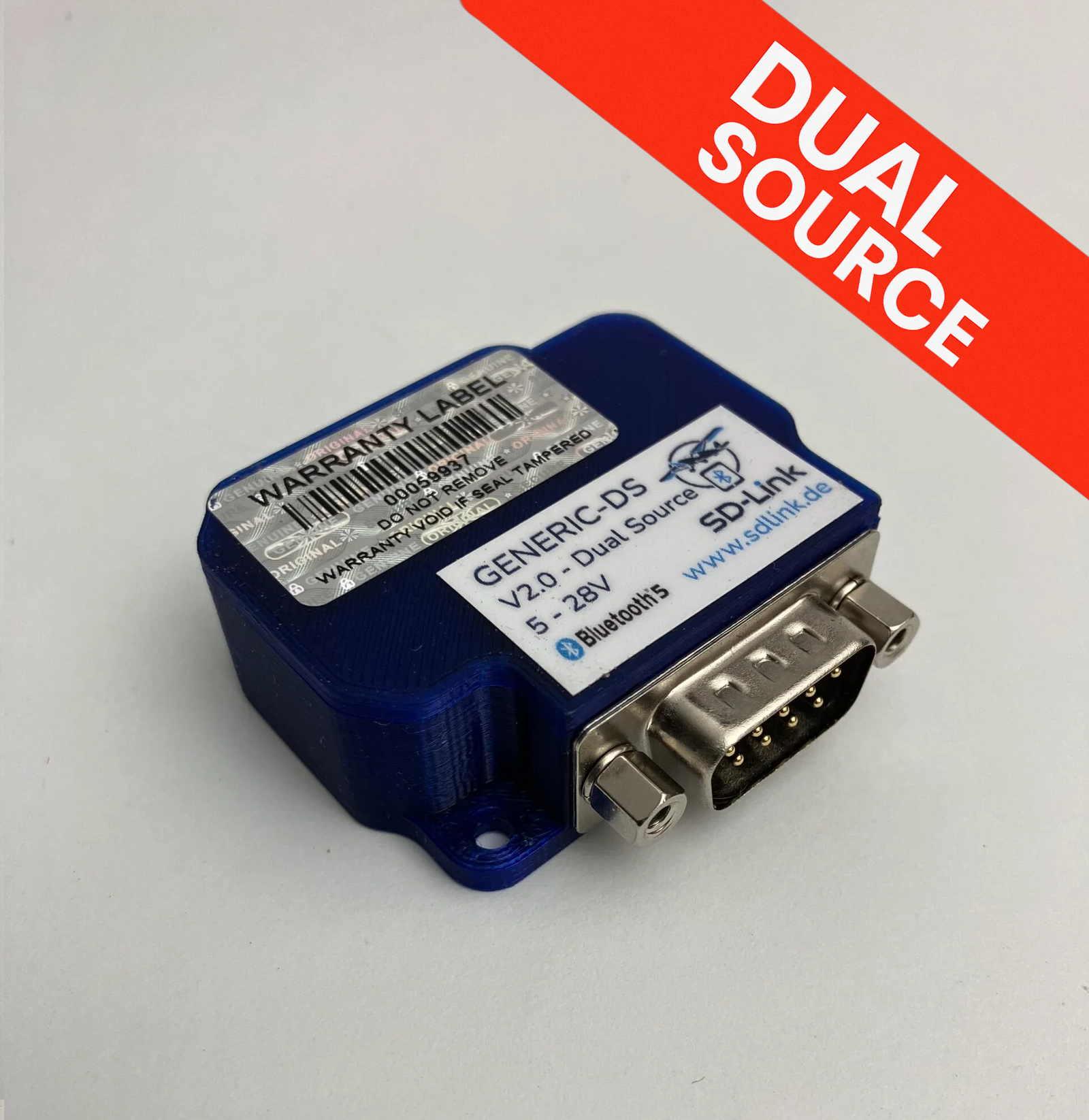

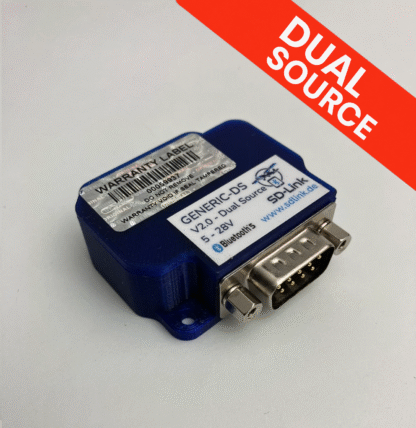

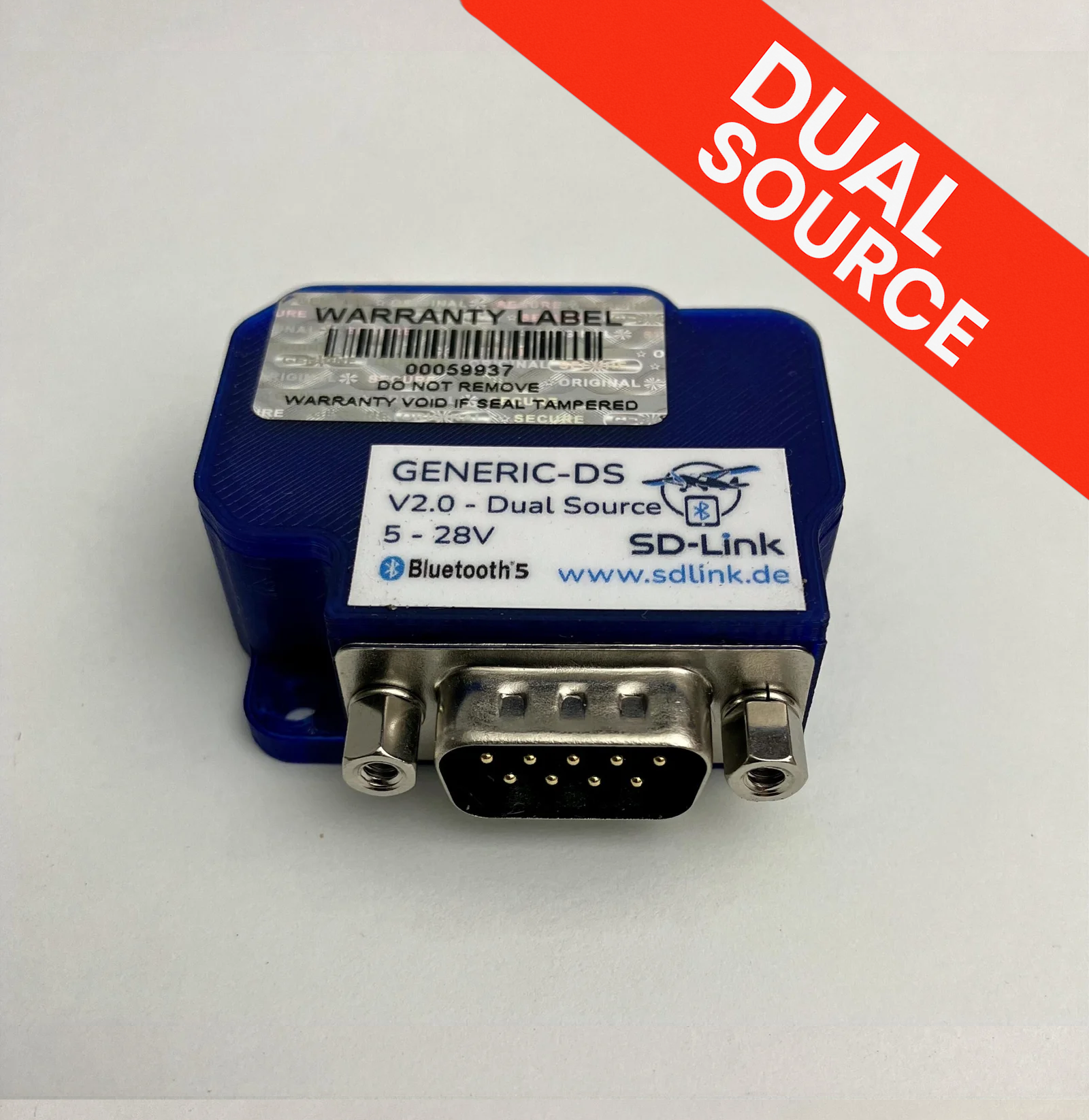

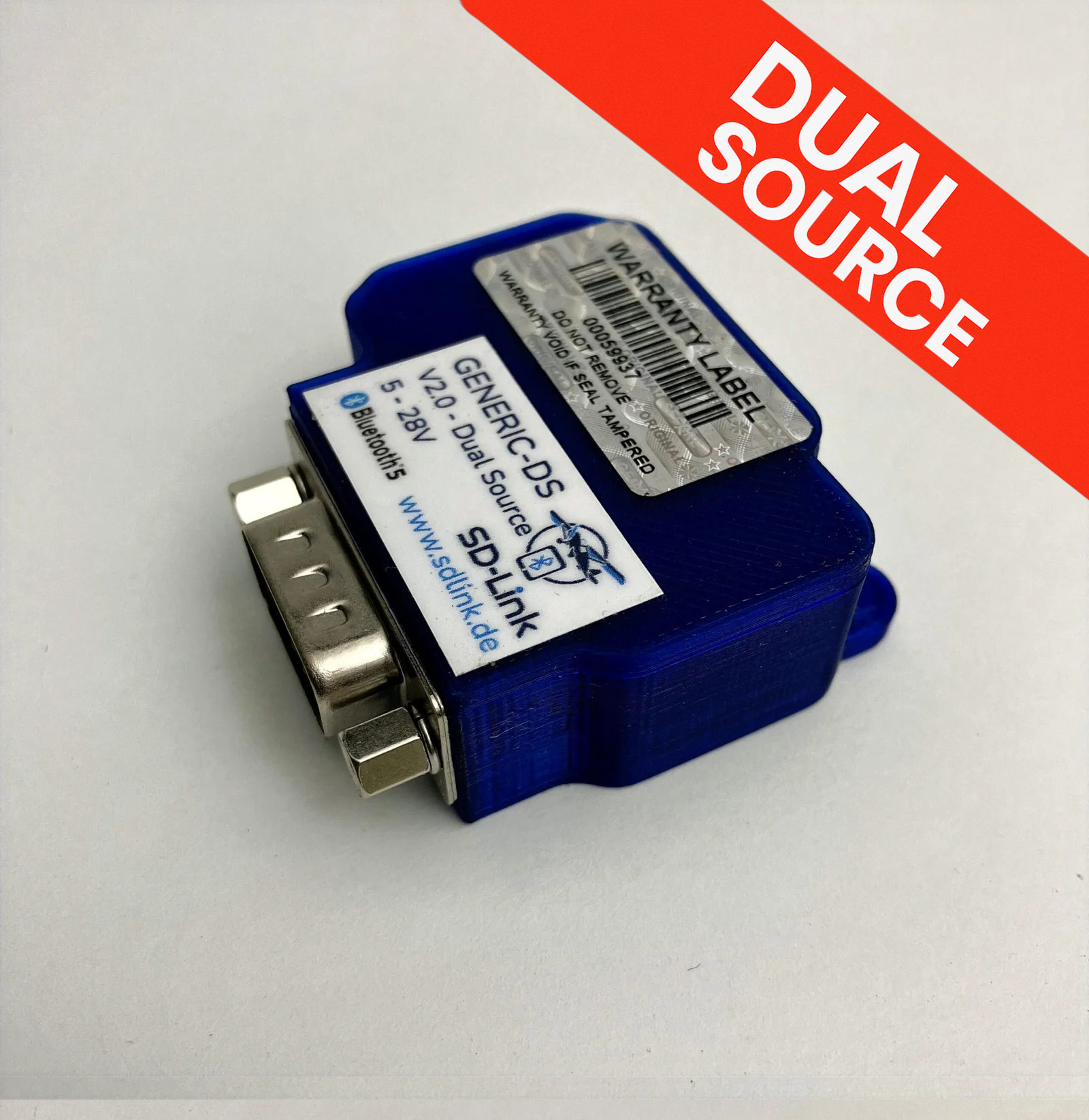

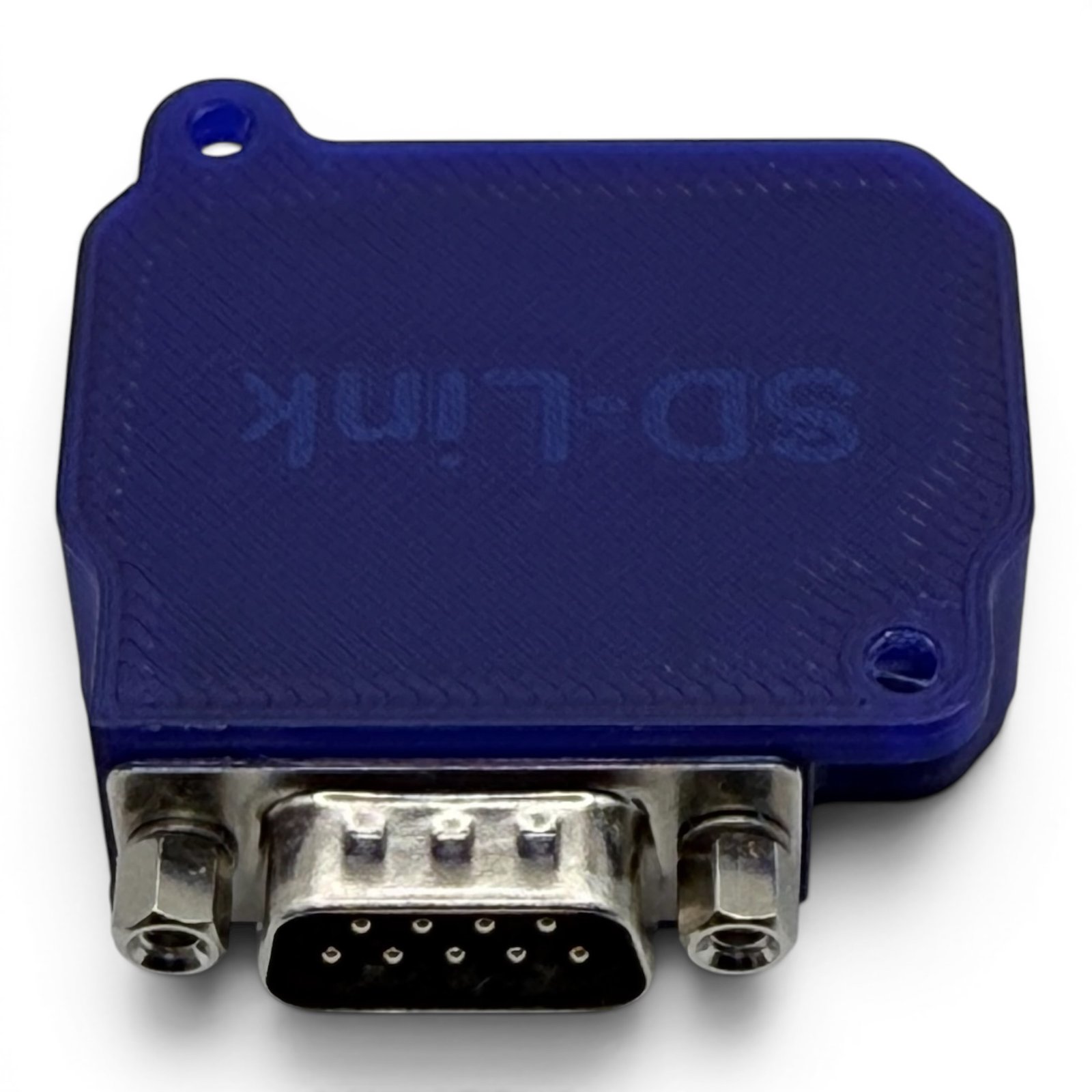

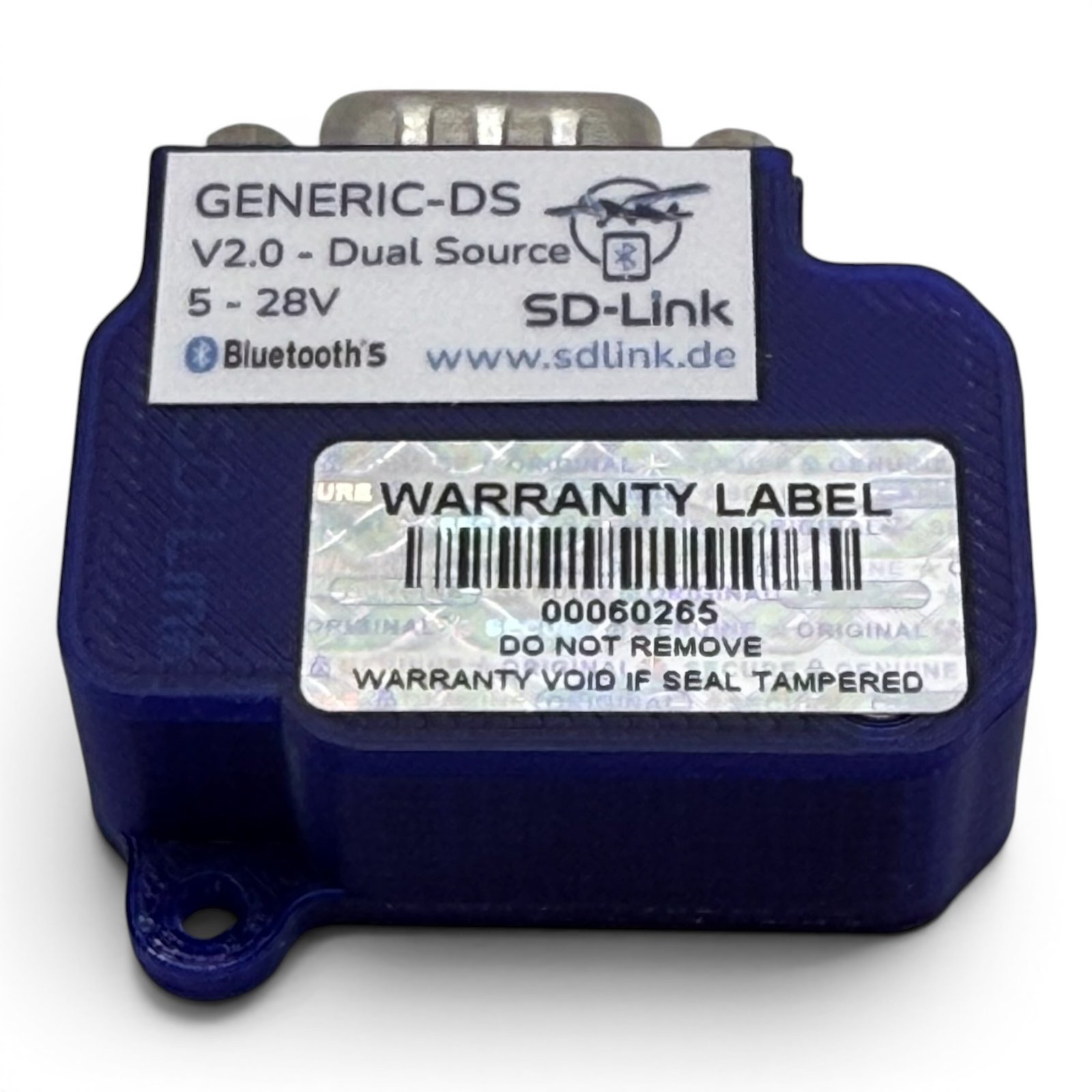

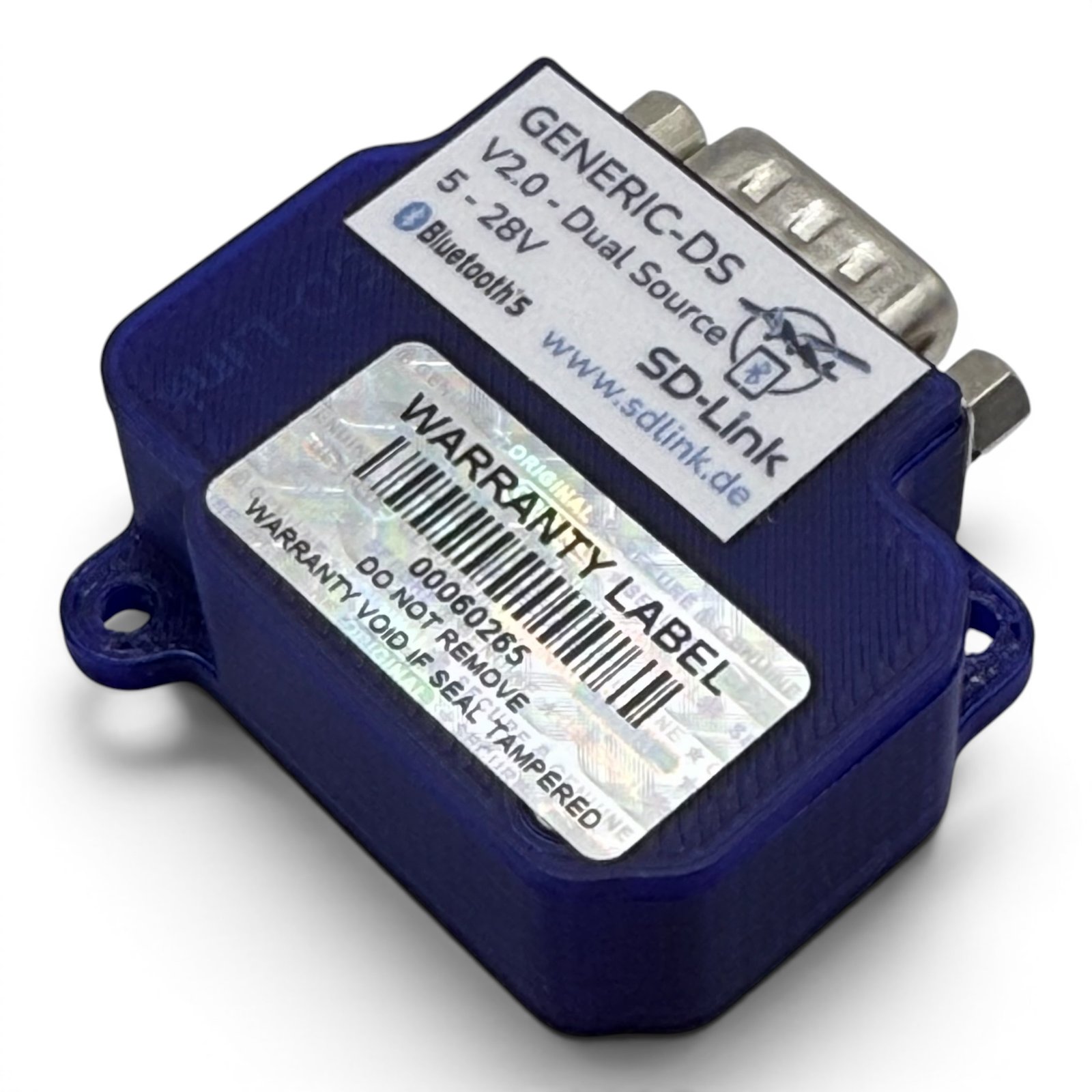

SD-Link Universal Dual Source

Name: SD-Link Universal Dual Source
Brand: SD-Link Universal Adapter
SKU: SD-GENERIC-DS
Price: 139.00 EUR
Availability: InStock

139,00 €

inkl. MwSt. zzgl. Versandkosten

Universal-Bluetooth-Adapter (BLE 5.0, Dual Source, Bluetooth-to-RS232) für unterstützte RS-232-Geräte — sendet Frequenzen aus SkyDemon und Sky-Map, auch bei vorhandenem EFIS. Kompakte Festinstallation, 5–28 V, etwas handwerkliches Geschick nötig. Nur für experimentelle Nutzung.

Lieferzeit: Standardversand (1–5 Werktage)

Steckerschrauben

Zurücksetzen

Plug & Play5–28 VBLE 5.024 Monate

Passendes Zubehör · PigTails

Für Geräte ohne steckfertige Lösung verbindet ein PigTail diesen Universal-Adapter mit deinem Funkgerät oder vorhandenen Kabelbaum. Der PigTail übernimmt keine Bluetooth-Funktion.

Alle PigTails und Erklärung ansehen

Kompatibel mit SkyDemon, Sky-Map, VFRnav & EasyVFR. Passt zu deinem Setup? Finder fragen · Alle unterstützten Geräte
Frequenz per Fingertipp aus der App ans Funkgerät — so funktioniert die Frequenzübertragung
Handbuch & App-Einrichtung als PDF — Anleitungen ansehen
Versand aus Deutschland: DE 5,03 € · EU 5,45 € · UK/CH 8,99 € — 1–5 Werktage
14 Tage Widerruf — unkompliziert (Details) · Fragen vor dem Einbau? info@sdlink.de

Artikelnummer: SD-GENERIC-DS Kategorien: Radio Communication, Dual Source (für verbautes EFIS) Schlagwörter: 12 V, 24 V, VHF Transceiver, SkyDemon, Bluetooth-to-RS232, Bluetooth Adapter, Autopilot, BLE, AV-30, RS-232, Generic, Conec SlideLock, EFIS, Avionics, Experimental Use, Aviation Radio Marke: SD-Link Universal Adapter

Beschreibung

Universal-Bluetooth-Adapter (Bluetooth-to-RS232, Dual Source) für SkyDemon, Sky-Map und weitere Navigations-Apps — SD-GENERIC-DS.

Für Piloten mit EFIS-Anbindung: Der Dual-Source-Universaladapter sendet Frequenzen und Daten aus SkyDemon oder Sky-Map an deine Avionik — zusätzlich zur bestehenden Datenleitung, ohne sie stillzulegen. Per Bluetooth 5.0 Low Energy; kein Zwischenstecker, sondern eine sehr kompakte Lösung zur Festinstallation (40 × 40 × 16 mm, 30 g). Unsicher, ob das dein Modell ist? Der Adapterfinder zeigt es dir in 30 Sekunden.

Ideal für bestehende EFIS-Installationen

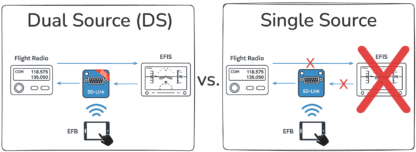

Viele Flugzeuge nutzen bereits eine feste Datenleitung zwischen EFIS (z. B. Dynon, Garmin G3X, Nesis) und Funkgerät — eine zusätzliche Bluetooth-Integration scheitert hier oft. Mit Dual Source trennst du die bestehende Leitung, steckst den Adapter dazwischen — fertig. So nutzt du SkyDemon zusätzlich zum bestehenden System.

Brauchst du zusätzlich einen PigTail?

Das hängt allein von deinem Anschluss ab — bei eigenem Kabelbaum mit offenen Enden brauchst du keinen. Sonst gilt:

f.u.n.k.e ATR833 (PnP): direkt kompatibel mit den Remote-Steckverbindern der f.u.n.k.e Kabelbäume BSKS833S(-S), BSKS833D(-S), BSKS833OE(-S), BSKS833GLS(-S) und BSKS833GLD(-S). Für Kabelbäume mit Binder-Stecker brauchst du den PigTail PT-GENERIC-BSK833-1.

GARMIN & TRIG: GARMIN GTR205, GTR225, GNC255 sowie TRIG TY96/97 — jeweils über den PigTail PT-GENERIC-OPEN-1. Den Anschlussplan findest du hier: Schaltplan SD-GENERIC-DS zu GARMIN GTR225 und TY96.

Kein Fan vom Selbsteinbau? Unsere Servicepartner übernehmen die fachgerechte Installation für dich.

Nicht kompatibel mit dem Becker AR620X / AR6201. Dafür gibt es den eigens entwickelten SD-AR620X-NG (Plug and Play).

Hauptmerkmale

Kompatibilität: SkyDemon und Sky-Map unter Android und iOS; RS-232-Ausgang mit V.24-Pegeln. Geeignet für kompatible RS-232-Geräte wie TQ KRT2, f.u.n.k.e ATR833, TRIG und AV-30.
Bluetooth: 5.0 Low Energy, bis 2 Mbit/s — stabil auch bei langen NMEA-Datenpaketen.
Besonderheit: Funktioniert auch bei bereits vorhandener Datenanbindung (EFIS).
Einfache Installation: Anschrauben, anschließen, testen — fertig.
Stromversorgung: 5–28 V, integrierte Sicherung für zusätzlichen Schutz.
Sicherheit: Schutz gegen Verpolung, kurzschlussfest.
Voraussetzungen: Kompatible RS-232-Geräte und ein gewisses Maß an handwerklichem Geschick.
Kompakte Bauweise: Abmessungen 40 × 40 × 16 mm, Gewicht 30 g.

Wichtiger Hinweis: Dieses Produkt ist ausschließlich für experimentelle Zwecke vorgesehen.

Schritt für Schritt als PDF — in deiner Sprache, für jede unterstützte Navigations-App. Liegt auch der Lieferung bei.

Alle Anleitungen & Datenblätter

Zusätzliche Informationen

Gewicht	0,03 kg
Maße	4 × 5 × 2 cm
Kompatibilität	ATR833, ATR833-A, ATR833-II-LCD, ATR833-II-OLED, ATR833-S, AV-30, EFIS, KRT2, KRT2-F, KRT2-P, KRT2-S, TriG
Betriebssystem	Android, iOS
Installationstyp	Manuelle Installation
Stromversorgung	12 V Stromversorgung, 24 V Stromversorgung, 5 V Stromversorgung
Zertifizierung	Experimental
Eingangskonfiguration	Standardkonfiguration (Single-source BLE)
Ausgangskonfiguration	Multidrop (Versorgung weitere Geräte mit Empfangenen RS232-Daten)
Steckerschrauben	M3, UNC 4/40, Conec Snap Lock

Produktsicherheit

Unsere Adapter sind experimentelle Prototypen, die ausschließlich für den Einsatz unter Testbedingungen vorgesehen sind. Der Einbau und Betrieb erfolgt in eigener Verantwortung des Halters; eine Musterzulassung liegt nicht vor.

Prüfe vor der Installation bitte die Kompatibilität mit deinem Funkgerät und die zulässige Bordspannung. Bei Unsicherheiten kontaktiere uns vor dem Einbau.

Hersteller / Inverkehrbringer:
LayCom Vision GmbH – SD-Link
Chausseestr. 46, D-15518 Rauen, Deutschland
Tel. +49 3361 710253 · info@sdlink.de
