Veröffentlicht am — Kommentar hinterlassen

Das Unmögliche wird wahr: Ein Icom IC-A220 lässt sich über SD-Link steuern

SD-Link A220-DS Bluetooth-Adapter für das ICOM IC-A220

Hast du ein Icom IC-A220 im Panel? Dann kennst du bisher nur einen Weg zur neuen Frequenz: von Hand am Knopf drehen. Die üblichen Navigations-Apps und EFIS sprechen „Garmin“ – das Icom versteht davon kein Wort.

Ab jetzt schon. Der SD-Link A220-DS sorgt dafür, dass das IC-A220 die Frequenzen aus deiner App und von deinem EFIS annimmt.

Im Einsatz in Schweden.

So funktioniert es

  • Frequenz antippen, fertig: Aktive Frequenz und Standby-Frequenz setzt du direkt aus der App oder vom EFIS.
  • 25 kHz und 8,33 kHz: Im Display erscheint der richtige Kanalname, und am Knopf drehst du danach wie gewohnt weiter.
  • App und EFIS gleichzeitig: Bluetooth zum Tablet und Kabel zum EFIS arbeiten nebeneinander. Es gilt, was zuletzt gesendet wurde.
  • Versteht die gängigen Sätze: Garmin SL-30, SL-40, GTR 205 und GTR 225 – damit funktionieren alle Apps, die einen Garmin-kompatiblen Funkadapter steuern können, z. B. SkyDemon.

Ehrlich gesagt: Was nicht geht

Das IC-A220 lässt sich nur stellen, nicht abfragen. Was du am Funkgerät von Hand verstellst, sieht die App deshalb nicht. Auch einen Tausch von aktiver und Standby-Frequenz per Fernbefehl kennt das Icom nicht. Das ist eine Grenze des Funkgeräts, nicht des Adapters.

Der Adapter: SD-Link A220-DS

Der SD-Link A220-DS ist speziell für das IC-A220 gebaut – und zwar Screw and Play: nichts löten, nur schrauben und stecken. Er sitzt zwischen Funkgerät und Kabelbaum, direkt am Einbaurahmen:

  1. Den vorhandenen Stecker vom Einbaurahmen des Funkgeräts abschrauben.
  2. Den Adapter an dieser Stelle mit den mitgelieferten Schrauben befestigen.
  3. Die zwei mitgelieferten Klammern am alten Stecker anbringen und ihn auf den Adapter stecken.

Fertig – ab jetzt nimmt dein IC-A220 die Frequenzen von Tablet und EFIS an.

SD-Link A220-DS

139,00 €

Bluetooth-Adapter (BLE, Dual Source) für das ICOM IC-A220 VHF-Funkgerät. Stellt aktive Frequenz und Standby-Frequenz aus deiner Navigations-App ein, im 8,33-kHz- und im 25-kHz-Raster. Screw & Play am Mounting-Tray, Versorgung über das Funkgerät. Bitte lies vor dem Kauf „Was du vorher wissen solltest“ und den Zulassungshinweis.

Handbuch in 14 Sprachen · Downloads

Und als Nächstes …

… ein Adapter für fast alles: Der SD-UniPort spricht mit neun Funkgeräten verschiedener Hersteller – über Bluetooth und vom EFIS. Er ist für alle, die ihre Verkabelung selbst anschließen. Mehr dazu im nächsten Beitrag.

Getestet mit dem Icom IC-A220. Am IC-A210 ist ein Test in Vorbereitung – Rückmeldungen dazu nehmen wir gern entgegen.

Veröffentlicht am

SD-Link jetzt auch für Dynon SV-COM Radios.

SD-Link Dynon SV-COM Adapter

Wir freuen uns, eine weitere Lücke im SD-Link-Portfolio schließen zu können:

Mit dem SD-SV-COM steht nun ein passender Bluetooth-Low-Energy-Adapter für Dynon SV-COM Funkgeräte zur Verfügung.

Der Adapter verbindet dein Dynon SV-COM-Funkgerät mit Navigations-Apps wie SkyDemon, Sky-Map, VFRnav oder easyVFR. Frequenzen können damit direkt aus der Navigations-App an das Funkgerät übertragen werden – komfortabel, schnell und ohne manuelle Eingabe am Funkgerät.

Praxistest im Flug: Frequenzübertragung an Dynon SV-COM

Das folgende Video zeigt die Frequenzübertragung im Flug: Eine Frequenz wird in SkyDemon ausgewählt und anschließend an das Dynon SV-COM-System übertragen. Ein weiterer Frequenzwechsel demonstriert die erneute erfolgreiche Übernahme.

Die Installation erfolgt in gewohnter SD-Link Plug-and-Play-Qualität: Der Adapter wird einfach zwischen die vorhandene Verkabelung und das Dynon SV-COM-System gesteckt. Eine zusätzliche Spannungsversorgung ist nicht erforderlich.

Voraussetzung ist die Verwendung eines Dynon™ SV-COM-PANEL zur Bedienung des Funkgerätes. Der Adapter ist für Dynon SV-COM-Systeme wie SV-COM-425, SV-COM-760, SV-COM-T83, SV-COM-T25, SV-COM-X25 und SV-COM-X83 vorgesehen, sofern diese über ein SV-COM-PANEL gesteuert werden.

Ein vorhandenes Dynon SkyView™ HDX-System wird dabei nahtlos integriert. Es sind keine zusätzlichen elektrischen oder mechanischen Arbeiten notwendig.

SD-Link SV-COM

(3 Kundenrezensionen)
159,00 €

Bluetooth-Adapter (BLE) für Dynon SV-COM VHF-Funkgeräte mit SV-COM-PANEL — sendet Frequenzen aus SkyDemon, Sky-Map und easyVFR. Plug & Play, Betrieb über die Datenschnittstelle. Nur für experimentelle Nutzung.

Eigenschaften im Überblick

  • Bluetooth-Low-Energy-Adapter für Dynon SV-COM Funkgeräte mit Dynon™ SV-COM-PANEL
  • Kompatibel mit SV-COM-425, SV-COM-760, SV-COM-T83, SV-COM-T25, SV-COM-X25 und SV-COM-X83, sofern ein SV-COM-PANEL verwendet wird
  • Übertragung von Frequenzen direkt aus SkyDemon, Sky-Map, VFRnav, easyVFR und weiteren Apps mit Garmin-GTR225-Protokollunterstützung
  • Einfache Plug-and-Play-Installation zwischen vorhandener Verkabelung und SV-COM-System
  • Keine separate Stromversorgung erforderlich
  • Kein Löten, kein Crimpen und keine Änderung an der bestehenden Avionik-Verkabelung notwendig
  • Geeignet für 12-V- und 24-V-Bordnetze
  • Kompakte Bauweise: ca. 42 × 32 × 16 mm, Gewicht ca. 50 g
  • Integrierte selbst-rückstellende Sicherung zum Schutz der Elektronik
  • Nahtlose Integration in vorhandene Dynon SkyView™ HDX-Systeme

Eine ausführliche Installationsanleitung liegt dem Adapter bei und steht zusätzlich online im Downloadbereich zur Verfügung.

Hinweis: Der SD-SV-COM ist ausschließlich für die experimentelle Nutzung vorgesehen.

Veröffentlicht am

SD-Link ProPilot-E und Intelli-Switch: bald erhältlich

Bald erhältlich.

Der SD-Link ProPilot-E bringt deine SkyDemon-Route in den Trio ProPilot. Trag dich ein, dann sagen wir dir Bescheid, sobald du ihn bestellen kannst.

Der SD-Link ProPilot-E ist der Plug-and-Play-Adapter für den Trio ProPilot Autopiloten. Mit ihm folgt der ProPilot der Route, die du in SkyDemon planst.

Du steckst den Adapter zwischen die bestehende Verbindung vom EFIS zum ProPilot. Solange keine Daten aus der App kommen, gibt er die Daten vom EFIS unverändert weiter. Sendet SkyDemon eine aktive Route oder ein Direct-to, schaltet der Adapter auf die App um.

SD-Link ProPilot-E für Trio ProPilot und SkyDemon
SD-Link ProPilot-E für Trio ProPilot und SkyDemon

Änderst du die Route am Tablet, bekommt der Autopilot die neuen Navigationsdaten sofort. So bereitest du Kursänderungen bequem in SkyDemon vor. Bricht die Verbindung ab, schaltet der Adapter nach etwa zwei Sekunden zurück auf das EFIS.

SkyDemon verbindet sich direkt über Bluetooth mit dem Adapter; die Einrichtung geschieht in der App, nicht in den Einstellungen des Tablets. Auch andere Apps, die Autopilotdaten im Format NMEA-0183 ausgeben, sind möglich.

Optional: Umschalten im Panel mit dem Intelli-Switch

Mit dem Intelli-Switch wählst du die Quelle selbst per Taster im Panel und siehst an den Leuchten, welche gerade aktiv ist. Einen automatischen Rückfall gibt es dann nicht: Fällt die benutzte Quelle aus, blinkt ihre Leuchte rot, und du schaltest selbst um. Den Intelli-Switch gibt es mit Blende für das 57-mm- oder das 37-mm-Raster und ohne Blende.

SD-Link ProPilot-E mit Intelli-Switch
SD-Link ProPilot-E mit Intelli-Switch

Einbau im Video

Wie der Einbau geht, zeigen die Einbauvideos auf den Produktseiten von ProPilot-E und Intelli-Switch. Fragen vor dem Einbau beantworten wir gern unter info@sdlink.de.

Veröffentlicht am

Plug & Play – für alle die nicht selber löten wollen…TQ KRT2 PnP BLE-Adapter für SkyDemon verfügbar!

SkyDemon Bluetooth Adapter for TQ KRT2 radios

SkyDemon (SD) bietet seit der Version 4.0.0 (August 2024) die Möglichkeit COM-Frequenzen ausgewählter Funkgeräte direkt aus der App einzustellen (Standby und Active). Die Liste der unterstützten Funkgeräte wächst kontinuierlich.
Auf der Homepage von SkyDemon findet man hierzu ein interessantes Video. Bisher war das ein wenig mit Bastelei verbunden, musste man doch den BLE-Empfänger mit Strom versorgen und die Signale auf den richtigen Pegel bringen. Ein Gehäuse benötigt man auch … also Löten, Basteln und Schrauben.

Das soll sich hier mit unserem TQ KRT2 PnP Adapter ändern. Einfach dazwischen stecken und fertig!

Und wer dennoch basteln will, der Adapter bietet die Möglichkeit zur Versorgung weiterer Geräte mit V24-Daten.

SkyDemon Bluetooth Adapter for TQ KRT2
SkyDemon Bluetooth Adapter for TQ KRT2

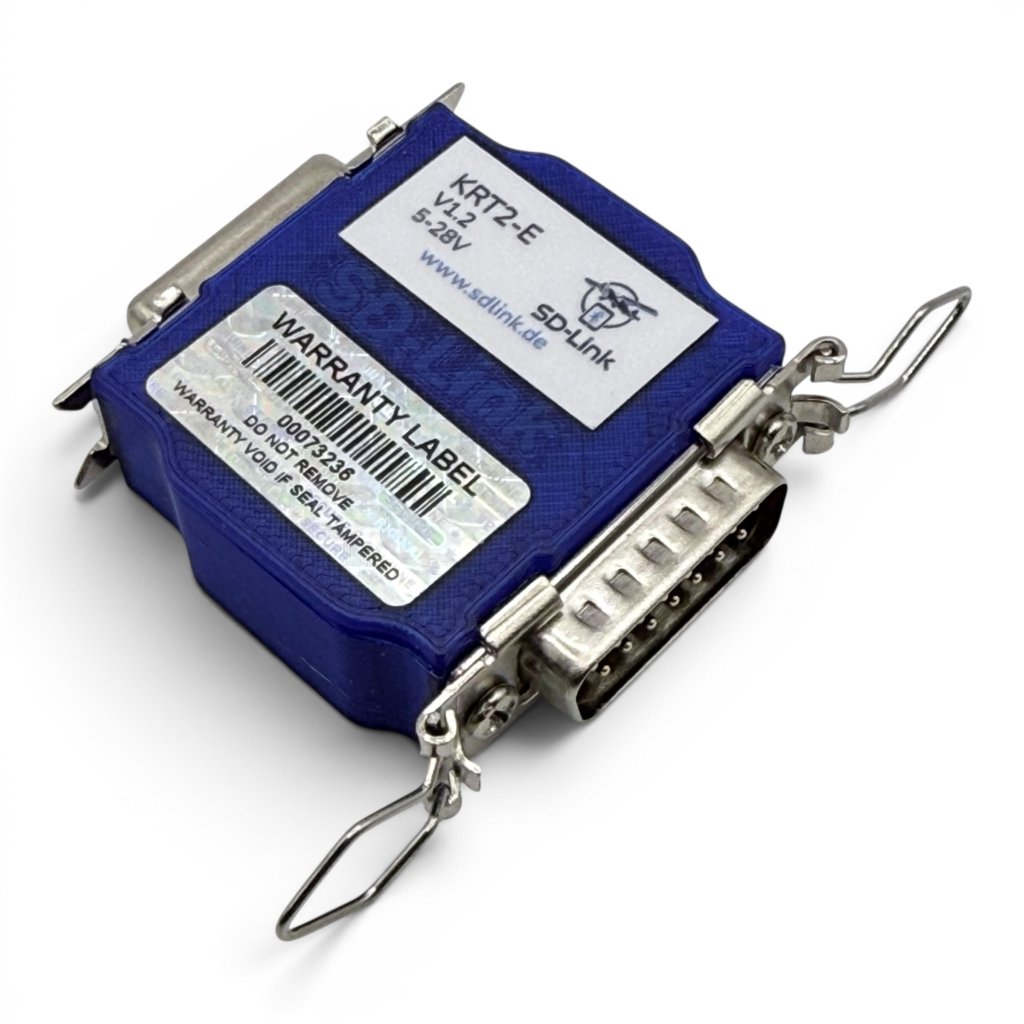

SD-Link KRT2-E

SD-Link KRT2-E

(9 Kundenrezensionen)
129,00 €

Bluetooth-Adapter (BLE) für das TQ KRT2: Du tippst die Frequenz in deiner Navigations-App an, das KRT2 übernimmt sie — aus SkyDemon und Sky-Map samt Name der Funkstelle im Display. Fertig montiert, in wenigen Minuten eingesteckt, ohne Löten. Nur für experimentelle Nutzung.

Veröffentlicht am

Becker ™ BLE-Adapter für SkyDemon-Funktionen verfügbar!

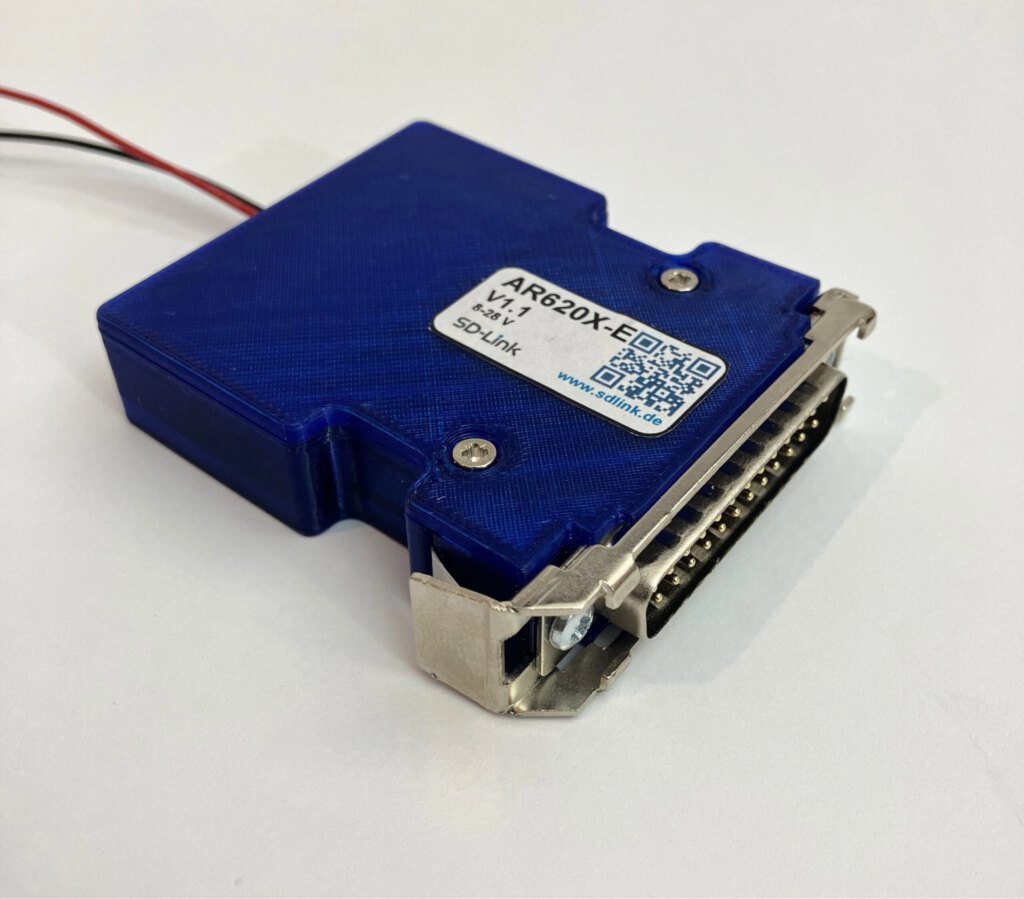

SkyDemon Bluetooth Adapter for Becker AR620X

Wie im Fliegermagazin 08/2024 berichtet, unterstützt SkyDemon (SD) künftig das Senden von Funkfrequenzen direkt an Funkgeräte. Seit Dezember 2024 wird nun auch das Becker-Protokoll unterstützt, allerdings bisher nur in der Android Beta-Version von SD 4.0.2. Die iOS-Version mit Becker AR620X Support erscheint im nächsten SD-Release. Diese spannende Entwicklung greifen wir bei SD-Link auf und freuen uns, unseren neuen Becker AR620X Bluetooth Low Energy (BLE) Adapter vorzustellen – ein experimenteller Prototyp, der diese Funktion optimal unterstützt!

SkyDemon Bluetooth Adapter for Becker AR6201
SkyDemon Bluetooth Adapter for Becker AR6201
