f.u.n.k.e ATR833 Bluetooth Adapter – mit den SD-Link Lösungen verbinden Sie Ihr Funkgerät nahtlos mit SkyDemon, Sky-Map, VFRnav oder XCSoar.
Ob Standard, Angled, Dual-Source oder PigTail: Wir zeigen, welche Variante zu Ihrem Cockpit passt.
Wichtig: Unterstützt werden ATR833-S, ATR833-A, ATR833-II-OLED ab Software SW 5.8.
Ältere Versionen (≤ 5.7) sind nicht kompatibel. Erste unterstützte Seriennummer: 40131610 (2010).
Tipp: Die letzten zwei Ziffern der Seriennummer = Produktionsjahr.
Die Standard-Lösung: SD-ATR833-E
Plug-and-Play Zwischenstecker zwischen Funkgerät und Sub-D – ohne zusätzliche Verkabelung oder mechanische Arbeiten. Standby-/Active-Frequenzen direkt aus der App per BLE setzen.

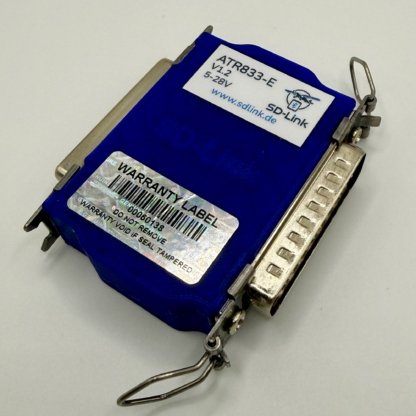

SD-Link ATR833-E
Bluetooth Low Energy (BLE) Adapter für ATR833 VHF-Funkgeräte. Ermöglicht die Verbindung mit der SkyDemon-Navigationssoftware. Einfacher Einbau, 12V und 24 V Stromversorgung. Nur für experimentelle Nutzung!

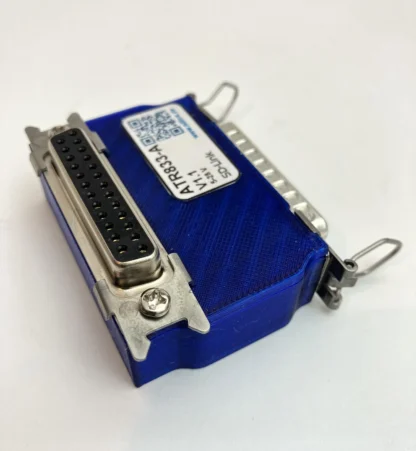

Platzsparend gewinkelt: SD-ATR833-A (Angled)
Für enge Einbauräume hinter dem Panel. Identische Funktionen wie SD-ATR833-E, jedoch in gewinkelter Bauform – wahlweise UP oder DOWN.

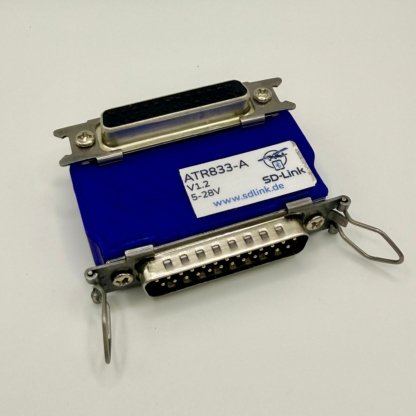

SD-Link ATR833-A (Angled)
Angled Bluetooth Low Energy (BLE) Adapter für ATR833 VHF-Funkgeräte. Ermöglicht die Verbindung mit der SkyDemon-Navigationssoftware. Einfacher Einbau, 12V und 24 V Stromversorgung. Nur für experimentelle Nutzung!

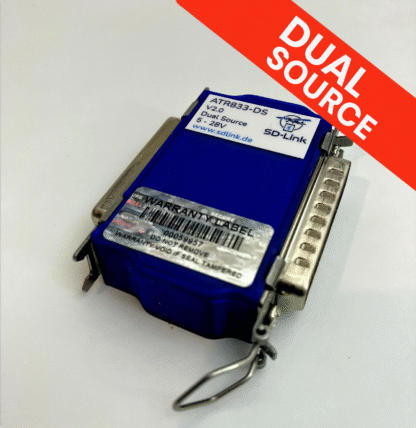

Für EFIS-Integration: SD-ATR833-DS (Dual Source)
Für Cockpits mit bestehendem EFIS-Anschluß zum Radio (z. B. Garmin G3X, Dynon, Nesis).
SkyDemon & EFIS parallel nutzen – einfach den Adapter dazwischenstecken – fertig.
SD-Link ATR833-DS
Bluetooth Low Energy (BLE) Adapter für ATR833 VHF-Funkgeräte. Ermöglicht die Verbindung mit der SkyDemon-Navigationssoftware. EFIS-Support. Einfacher Einbau, 12V und 24 V Stromversorgung. Nur für experimentelle Nutzung!
Für den Kabelbaum: SD-Link Universal (E / DS)
Der SD-Link Universal Adapter ist ein extrem kompakter Bluetooth-zu-RS232-Adapter (BLE 5.0) für f.u.n.k.e Kabelbäume.
In der Dual-Source (DS)-Variante kann er zusätzlich parallel zu einem bestehenden EFIS betrieben werden.
Er bietet eine direkte Plug-and-Play-Lösung für f.u.n.k.e Kabelbäume mit 9-poliger Remote-Buchse:
Die Pin-Belegung entspricht exakt dem Remote-Steckverbinder der Modelle ATR833S, ATR833-II und ATR833A-II.
Spezialfall Binder-Buchse: PigTail PT-GENERIC-BSK833-1
Einige ATR833-Kabelbäume besitzen statt der 9-poligen Remote-Buchse eine 5-polige Binder-Buchse. Damit auch diese Installationen den SD-Link Universal (E/DS) nutzen können, gibt es das PigTail PT-GENERIC-BSK833-1 als passgenaue Adapterlösung.
- Adapterfunktion: verbindet 5-polige Binder-Buchse mit dem SD-Link Universal
- Kompatible Kabelbäume (Binder 5-polig): BSKS833S, BSKS833D, BSKS833OE, BSKS833GLS, BSKS833GLD
- Plug-and-Play: vorkonfektioniert; sichere Fixierung mit Conec Latch & Binder Lock
PigTail SD-GENERIC für f.u.n.k.e-Kabelbaum mit Binderbuchse – PT-GENERIC-BSK833-1
Ermöglicht den Anschluss eines SD-GENERIC-Adapters an einen originalen f.u.n.k.e Kabelbaum mit 5-poliger Binderbuchse. Plug-and-Play. Nur für experimentelle Nutzung!
Welche Lösung passt zu Ihrem Einsatz?
| Kriterium | SD-ATR833-E | SD-ATR833-A | SD-ATR833-DS | Universal (E) | Universal (DS) |
|---|---|---|---|---|---|
| Einbau | Zwischenstecker | Zwischenstecker (gewinkelt) | Zwischenstecker (Dual-Source) | Festinstallation | Festinstallation (Dual-Source) |
| Platzbedarf hinter Panel | Normal | Knapp (UP/DOWN) | Normal/knapp | Keine Paneltiefe nötig (am Kabelbaum) | Keine Paneltiefe nötig (am Kabelbaum) |
| EFIS parallel | – | – | Ja (Dual-Source) | – | Ja (Dual-Source) |
| Stromversorgung | 12–28 V (integrierte Sicherung) | 12–28 V (integrierte Sicherung) | 12–28 V (integrierte Sicherung) | 5–28 V (integrierte Sicherung) | 5–28 V (integrierte Sicherung) |
⚠️ Alle Produkte sind ausschließlich für experimentelle Zwecke vorgesehen.
FAQ
-
Wie erkenne ich, ob mein ATR833 kompatibel ist?
Unterstützt werden Geräte ab SW 5.8.
Erste unterstützte Seriennummer: 40131610 (Produktionsjahr 2010).
Ältere Versionen (≤ 5.7) sind nicht kompatibel und benötigen ggf. ein Software-Update beim Hersteller.
Tipp: Die letzten beiden Ziffern der Seriennummer geben das Produktionsjahr an. -
SD-ATR833-E oder SD-ATR833-A (Angled)?
Beide Adapter sind technisch identisch und Plug-and-Play nutzbar.
Die Angled-Variante ist für Installationen mit begrenztem Platz hinter dem Funkgerät gedacht und wahlweise nach oben (UP) oder nach unten (DOWN) gewinkelt.
Hinweis: Die Steckerorientierung variiert je nach Funkgerätemodell – bitte prüfen Sie vor der Bestellung die Ausrichtung (siehe Übersichtstabelle in der Produktgalerie). -
Was bringt „Dual Source“ (DS)?
Mit der Dual-Source Technologie können Sie SkyDemon & EFIS parallel nutzen.
Bestehende EFIS-Datenleitungen (z. B. Garmin G3X, Dynon, Nesis) bleiben erhalten – der Adapter wird einfach dazwischen gesteckt.
So profitieren Sie zusätzlich von der SkyDemon-Integration, ohne Ihre bestehende Avionik-Verkabelung zu verlieren. -
Wann brauche ich das PigTail PT-GENERIC-BSK833-1?
Wenn Ihr ATR833-Kabelbaum eine 5-polige Binder-Buchse anstelle einer 9-poligen Remote-Buchse hat.
In diesem Fall wird das PigTail zwischen Kabelbaum und SD-Link Universal Adapter gesteckt.
So bleibt auch bei älteren Kabelbaum-Varianten die Plug-and-Play-Funktion erhalten. -
Mit welchen Apps sind die Adapter kompatibel?
Alle TRIG-Adapter von SD-Link sind mit folgenden Navigations-Apps getestet und kompatibel:
– SkyDemon
– Sky-Map
– VFRnav
– XCSoar
💡 Tipp: In SkyDemon für TY91/TY92 den Gerätetyp „Garmin GTR225 Compatible“ auswählen. -
Unterstützt ihr auch andere Funkgeräte?
Ja, neben dem f.u.n.k.e ATR833 gibt es SD-Link Adapter für weitere Geräte:
– uAvionix AV-30
– Becker AR620X (NG-Version)
– TQ KRT2 (auch gewinkelt)
– TRIG TY91/92
Außerdem den SD-Link Universal Adapter für Bastler und spezielle Setups.
Hinweis: Becker AR6201 wird nicht unterstützt. -
Hinweis
Unsere Adapter sind experimentelle Prototypen und ausschließlich für den Einsatz unter Testbedingungen vorgesehen.
